yfgz16-8797威尼斯老品牌

yfgz16-12系列带隔离户内交流高压真空断路器是我公司自行研制成功的，性能满足 gb1984-2014《高压交流断路器》国家标准和iec62271国标标准要求的高压真空断路器，具有明显的隔离断口、电寿命长、可频繁操作、外形尺寸较小、配柜“五防”联锁简单可靠等优点。本产品采用自行研制并获得多项国家发明z利的cte2 两级传动弹簧操作机构或cte4 带预储能两级传动弹簧机构，动作简单可靠，具有手动和电动二用功能，可实现远距离控制。

所属分类：

12kv系列

8797威尼斯老品牌的服务支持：

产品询价

相关产品

产品描述

产品概述

yfgz16-12 系列带隔离户内交流高压真空断路器是我公司自行研制成功的，性能满足 gb1984-2014《高压交流断路器》国家标准和iec62271 国标标准要求的高压真空断路器，具有明显的隔离断口、电寿命长、可频繁操作、外形尺寸较小、配柜“五防”联锁简单可靠等优点。
本产品采用自行研制并获得多项国家发明z利的电气设备多重安全防护面板组件和cte4带预储能弹簧机构，动作简单可靠，具有手动和电动二用功能，可实现远距离控制。

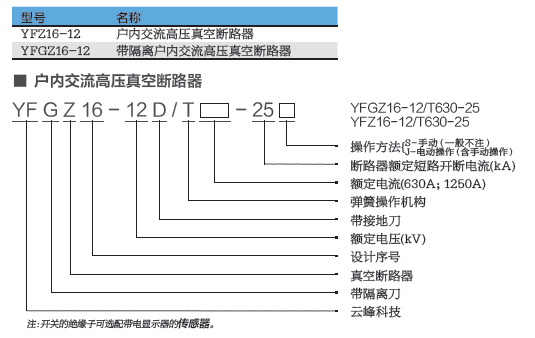

型号说明

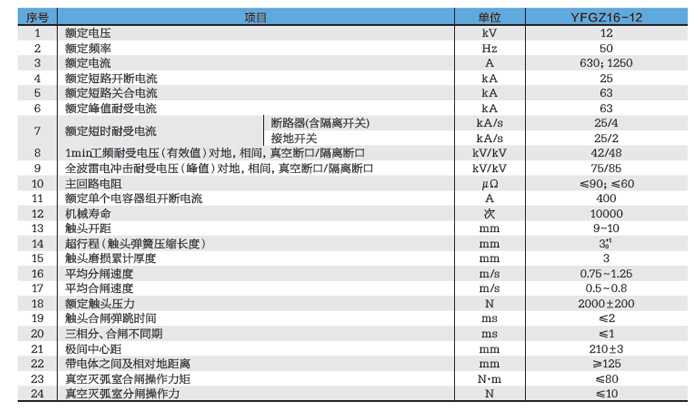

主要技术参数

使用环境条件

1. 海拔高度≤1000m ;
2. 周围环境温度-25℃ ~ 40℃ ;
3. 相对湿度日平均值不大于95%，月平均值不大于90% ;
4. 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;
5. 没有火灾和爆炸危险的场所;
6. 地震烈度不超过 8度;倾斜度不超过 5°的场所。
注：以上为gb/t11022常规使用条件，如需特殊使用环境条件为高海拔、浓盐雾、极寒极热环境，可以根据以上要求变更技术设计特殊定制。

结构特点

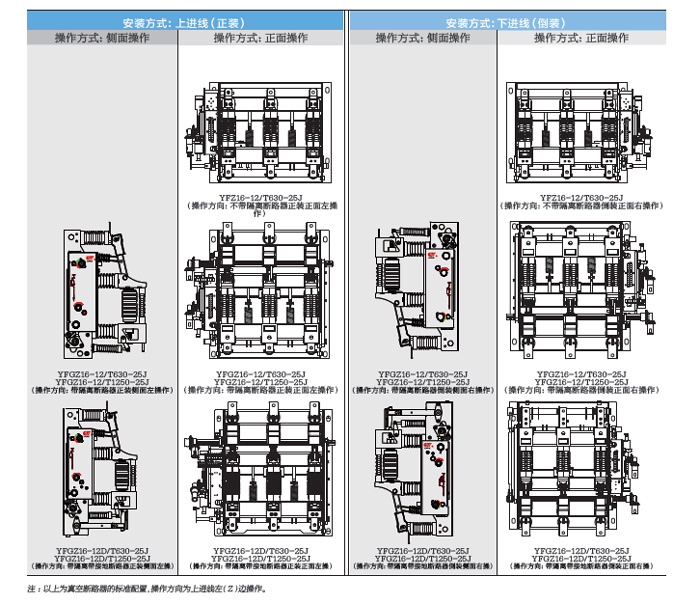

本负荷开关的多种安装方式满足了客户的多种使用要求
a. 安装方式 -开关上进线正装、开关下进线倒装、开关墙上壁挂安装(配壁挂安装操作机构)
b. 操作方式 -开关侧面操作、开关正面操作

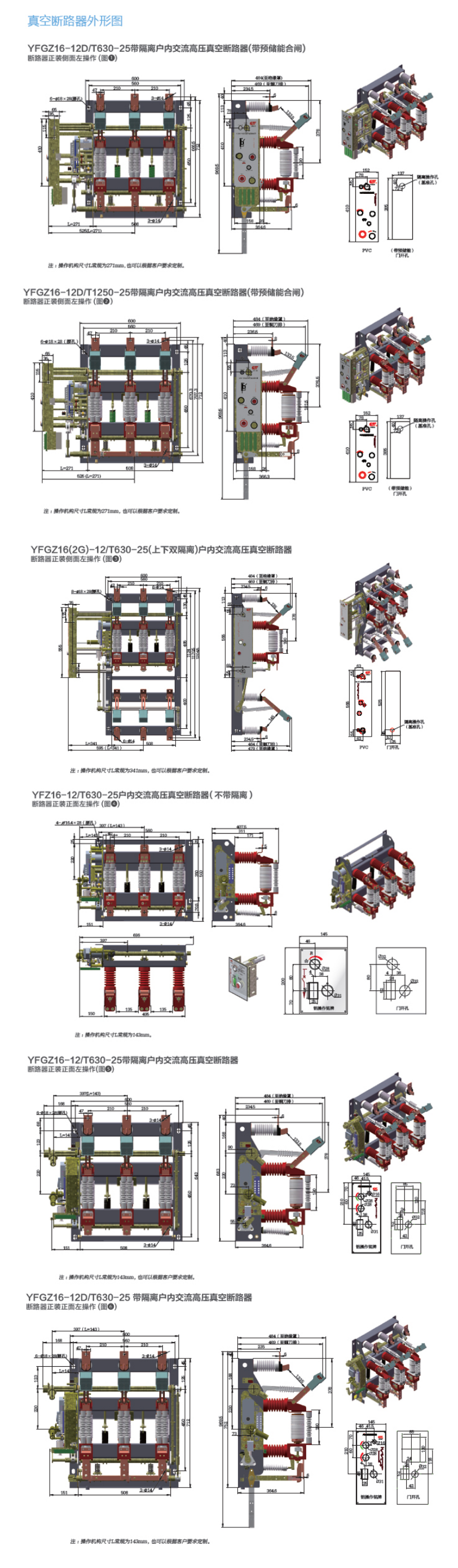

真空断路器

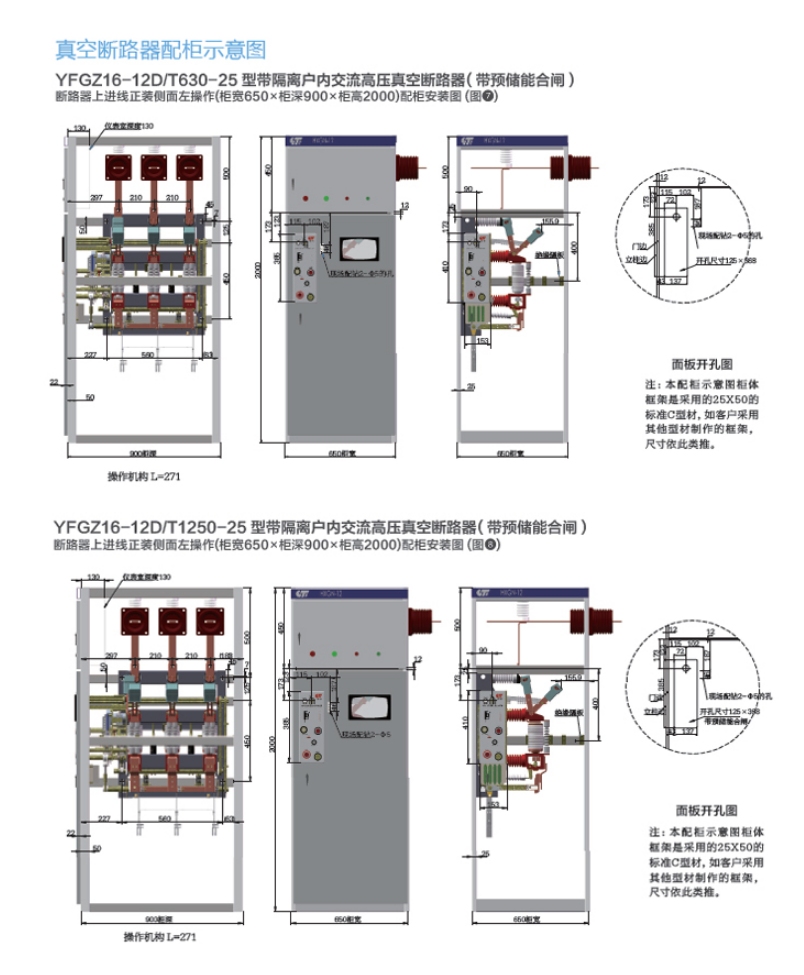

配柜示意图

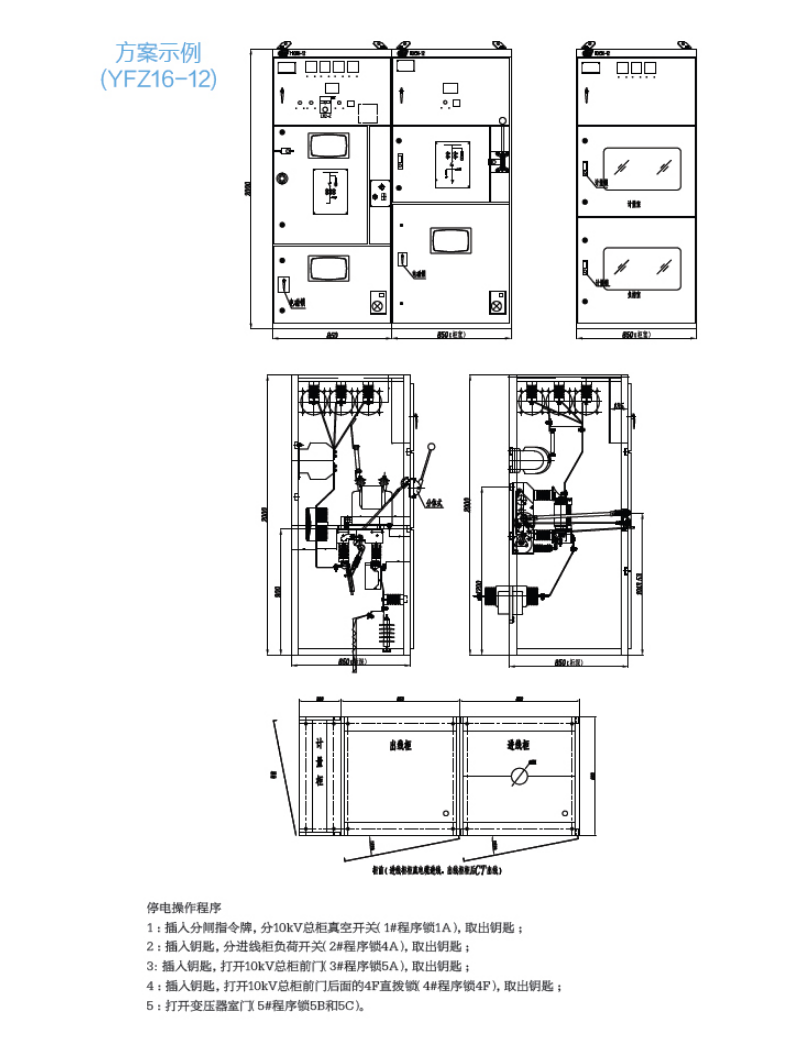

方案示例
