概述

mns低压抽出式成套开关设备(以下称开关柜)是一种全组装式低压开关设备，它结构灵活、模块化、多功能、性能可靠安全。适用于冶金、石油、化工、工矿企业及基础设施等领域中，作为三相交流频率为50(60)hz，额定工作电压380v(400v)、(660v)，额定电流4000a以下的发、供电系统中的配电、电动机集中控制等所有低压系统中。

开关柜是经过全面型式试验，并通过国家强制性产品3c认证。该产品符合gb7251.12《低压成套开关设备和控制设备》、iec60439-1《低压成套开关设备和控制设备》等标准。

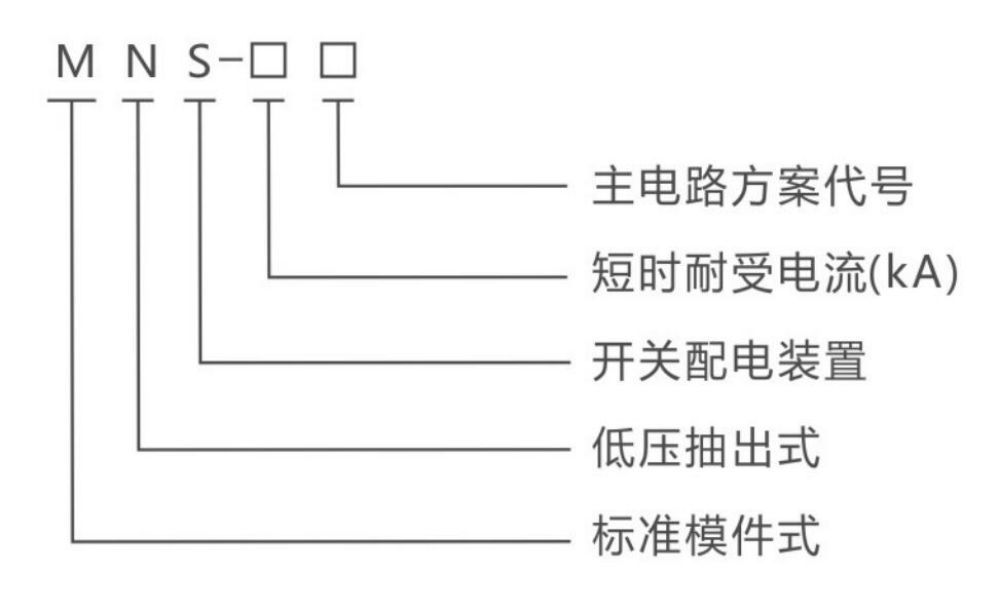

型号及其含义

正常使用条件

1 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，最低周围空气温度-25℃;

2 安装场地的海拔高度不超过2000m;

3 周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染:

4 大气条件:空气清洁，在最高温度为 40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度;例如: 20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

5 设备安装时与垂直面的倾斜度不超过5°;

6 设备应安装在无剧烈振动和冲击的地方。

注:用户有特殊要求时可与我公司协商解决。

结构特点

产品设计充分考虑了广大电力用户及设计部门的要求，能满足不断发展的电力行业对增容动力集中控制、方便安装维修、缩短事故处理时间等需要、安全、经济、合理、可靠。产品具有接通能力强、分断能力高、动稳定性好、电气方案灵活、组合方便、系列性和实用性强、结构新颖等特点，是国内低压固定式开关柜更新产品。同时可与抽屉柜联拼，混合使用。

基本结构:

开关柜柜体结构是由型材(模数e=25mm)装配组成。由于采用锁紧自攻螺钉和8.8级高强度螺栓作联接，因而柜体精度高、性能好。柜体外形及内部分离。

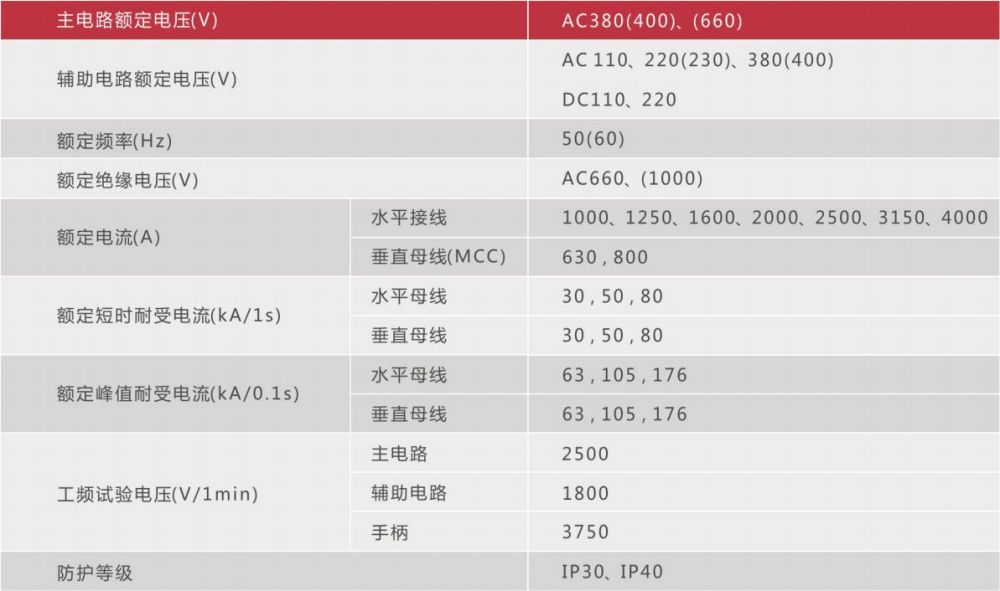

主要技术参数

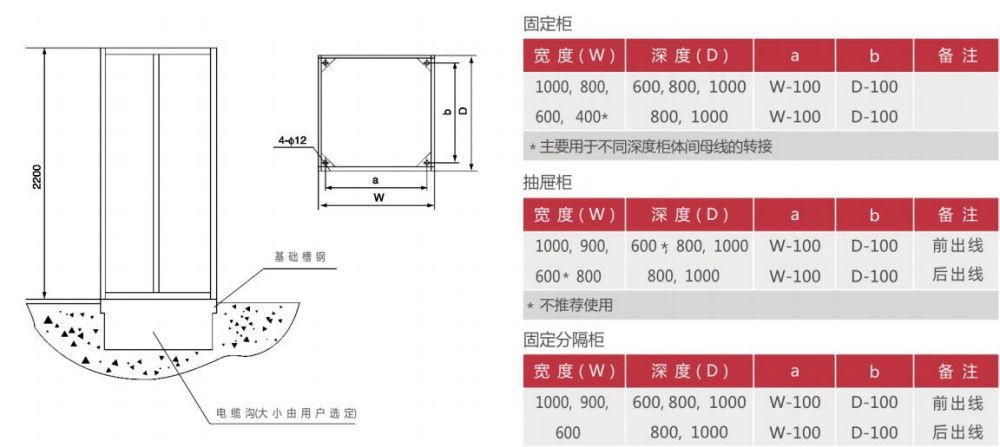

外形结构和安装尺寸

产品成套性

供货时应提供下列文件和附件:

1 合格证;

2 装箱单;

3 使用说明书;

4 出厂检验报告;

5 有关电气图纸;

6 柜门钥匙、操作手柄合同规定的备品配件。

订货须知

订货时应提供下列资料;

1 主电路系统方案图;

2 辅助电路电气原理图;

3 柜内元件清单(包括元器件型号、名称、规格、数量);

4 开关柜平面布置图;

5 柜体颜色(如无要求按本公司标准供给);

6 所需备品备件清单;

7 与产品正常使用不符的其它特殊要求。
