产品描述

概述

kyn28a-12，24(z)(gzsi)型铠装移开式交流金属封闭开关设备(以下简称”开关设备”)它适用于三相交流50hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

本产品符合标准gb3906《3.6kv~40.5kv交流金属封闭开关设备和控制设备》，gb/t11022《高压开关设备和控制设备标准的共用技术要求》，iec60298《额定电压1kv以上52kv及以下交流金属封闭开关设备和控制设备》，dl/t404-2007《3.6kv-40.5kv交流金属封闭开关设备和控制设备》。

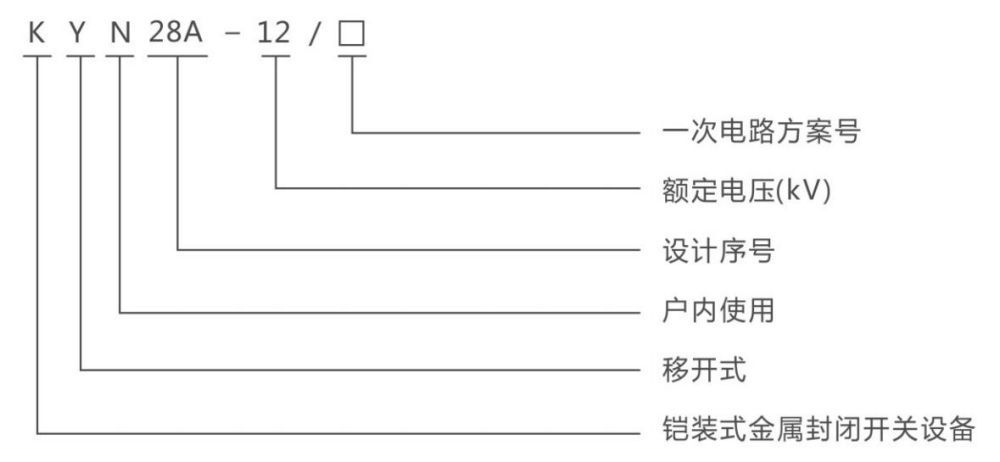

型号及其含义

正常使用条件

1 周围空气温度:最高温度 40℃，最低温度-25℃;

2 湿度条件:

日平均相对湿度:≤95%;

日平均水蒸气压力不超过2.2kpa;

月平均相对湿度:≤90%;

月平均水蒸气压力不超过1.8kpa;

3 海拔高度:小于1000m;

4 地震烈度:不超过8度;

5 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染;

6 无经常性的剧烈振动场所;

7 在超过gb3906规格的正常的环境条件下使用时，由用户和制造厂协商。

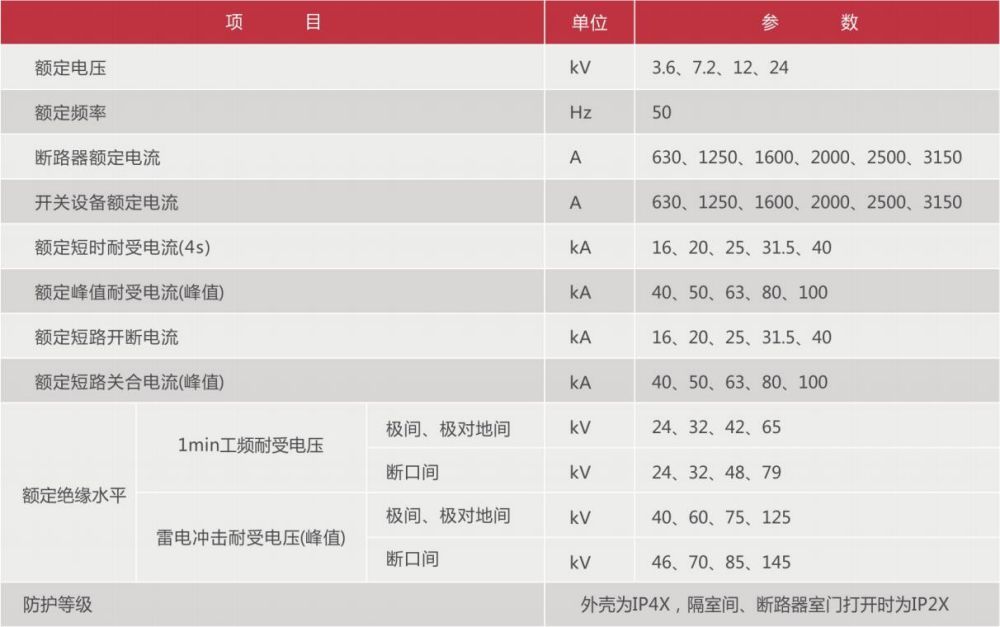

主要技术参数

结构特点

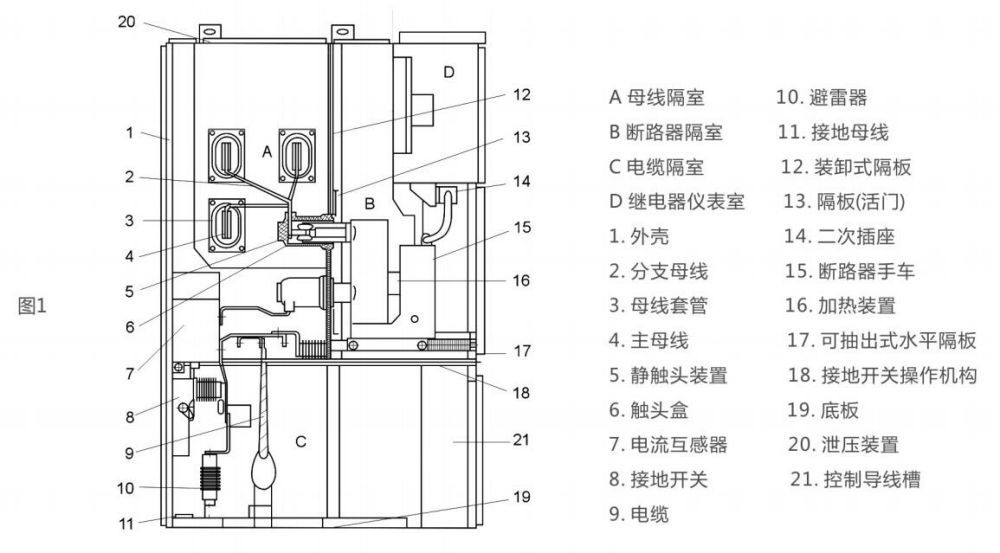

1 开关设备结构见图1;

2 完全金属组装，组装式结构，组合方案广;

3 柜体选用敷铝锌薄钢板，经cnc机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用性强;

4 可装配vs1-12系列或进口vd4系列真空断路器，适用性广、可靠性高、实现长年免维护;

5 手车设工作、试验位置、各位置均有定位和显示装置，安全可靠;

6 各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入;

7 由专用运载车运送手车，操作轻便、灵活;

8 电缆室可安装多达9根单芯电缆;

9 高可靠的联锁装置，完全满足“五防”要求;

10 各高压室均有泄压通道，确保人身安全;

11 面门装有观察窗，采用防爆玻璃，可观察室内元件的工作状态。

产品成套性

供货时应提供下列文件和附件:

1 合格证;

2 装箱单;

3 使用说明书;

4 出厂检验报告;

5 有关电气图纸;

6 合同规定的备品配件;

订货须知

订货时应提供下列资料:

1 主回路系统方案图;

2 辅助电路电气原理图，辅助电路电压;

3 柜内元件清单(包括元器件型号、名称、规格、数量);

4 开关设备平面布置图;

5 柜体颜色(如无要求按本公司标准供给);

6 所需备品备件清单;

7 其它特殊使用条件。
