产品描述

概述

hxgn口-12,24,40.5kv箱型固定式交流金属封闭环网开关设备(以下简称环网柜/开关设备)，适用于工矿企业、住宅小区、高层建筑和学校公园，风电光伏等配电系统，作为户内交流三相12kv、24kv、40.5kv，50hz的环网供电单元和终端配电设备。可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路、电缆线路或电容电流。负荷开关-熔断器组合电器柜可一次性开断额定短路电流。在电力系统中作为配电设备的保护、电能的分配和控制之用，具有完善的“五防”闭锁功能。

本开关设备符合国家标准gb3906《3.6kv~40.5kv交流金属封闭开关设备和控制设备》、gb/t11022《高压开关设备和控制设备标准的共用技术要求》及国家标准iec60298《额定电压1kv以上52kv以下交流金属封闭开关设备和控制设备》、iec60694《高压开关和控制设备共用条款》的要求。

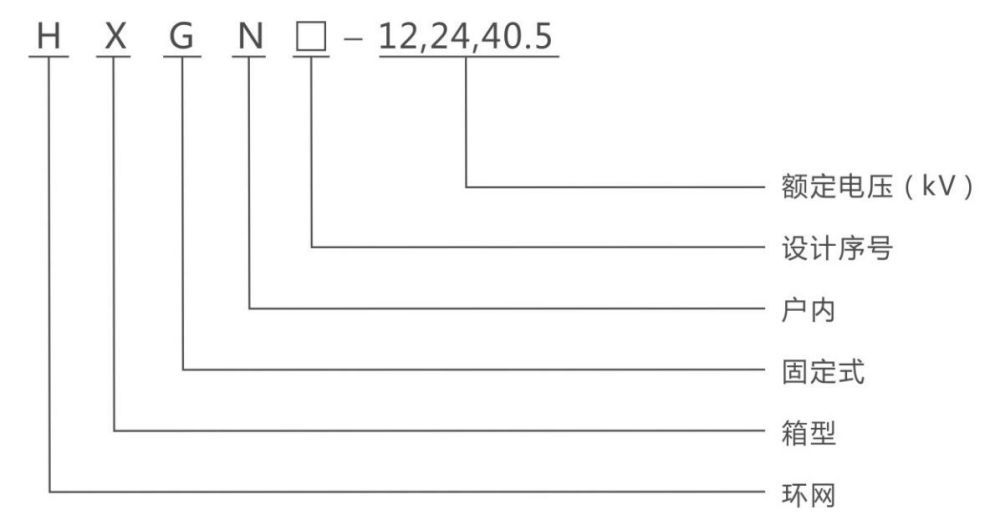

型号及其含义

正常使用条件

1 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，最低周围空气温度-25℃;

2 海拔高度不超过1000m;

3 周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染;

4 相对湿度:在24h内测得的相对湿度的平均值不超过95%，在24h内测得的水蒸气压力的平均值不超过2.2kpa，月相对湿度平均值不超过90%，月水蒸气压力平均值不超过1.8kpa;

5 设备安装时与垂直面的倾斜度不超过5°;

6 设备应安装在无剧烈振动和冲击的地方。

注:用户有特殊要求时可与我公司协商解决。

结构特点

hxgn口型环网柜，柜体结构由c型钢用螺栓连接组合而成，主要装配vs1-12真空断路器、fzn口-12型真空负荷开关，真空负荷开关与带有撞击器的熔断器配合使用为组合电器。环网柜可灵活配装ct、pt、hy5w避雷器。其柜底装有可拆卸的活动盖板，便于电缆进线，对于架空进线，根据用户需要可另装母线通道。

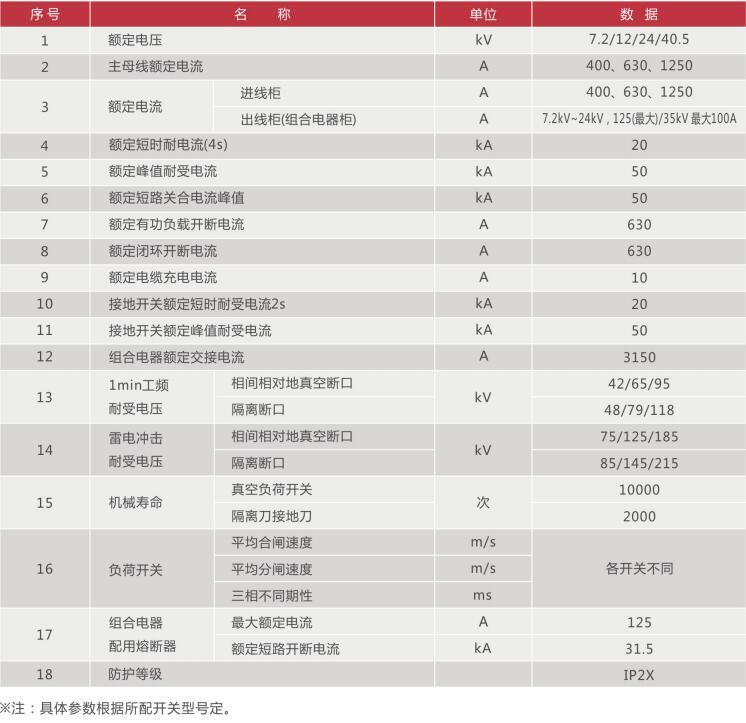

主要技术参数

产品成套性

供货时应提供下列文件和附件:

1 合格证;

2 装箱单

3 使用说明书;

4 出厂检验报告;

5 有关电气图纸;

6 合同规定的备品配件。

订货须知

订货时应提供下列资料:

1 主回路系统方案图;

2 辅助电路电气原理图，辅助电路电压;

3 柜内元件清单(包括元器件型号、名称、规格、数量);

4 开关设备平面布置图;

5 柜体颜色(如无要求按本公司标准供给);

6 所需备品备件清单;

7 其它特殊使用条件。
