- 产品描述
-
产品概述
yfzn-24/t630-20户内交流高压真空负荷开关(以下简称: 真空负荷开关)和yfzrn-24d/t125-31.5户内交流高压真空负荷开关- 熔断器组合电器(以下简称：组合电器)是本公司依据gb3804和gb16926自行设计研制而成的，适用于交流50hz，额定电压24kv的网络中，是专为24kv终端用户和箱式变电站设计的，亦可作为独立电器单元应用于电力系统中。本产品结构合理，开关弹簧操作机构采用本公司自行研制并获得国家发明专利的cte2两级传动机构，动作简单可靠。

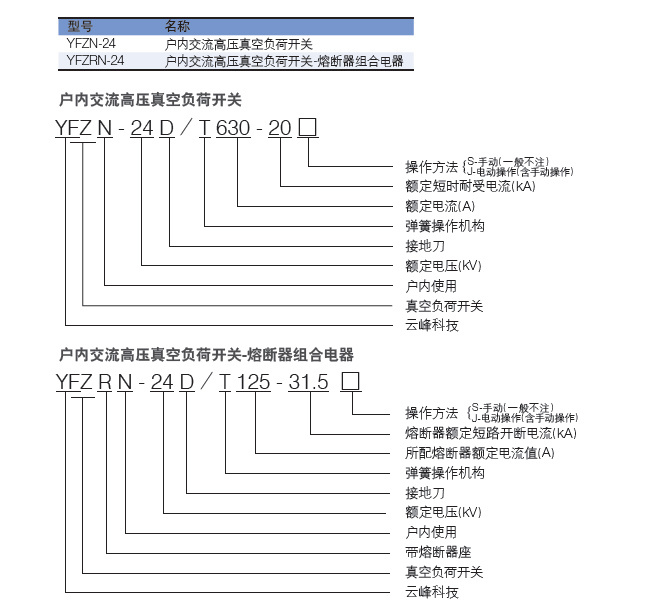

型号说明
使用环境
1. 海拔高度≤1000m;
2. 周围环境温度-25℃~ 40℃;
3. 相对湿度日平均值不大于95%，月平均值不大于90% ;
4. 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;
5. 没有火灾和爆炸危险的场所;
6. 地震烈度不超过 8度;倾斜度不超过5°的场所。

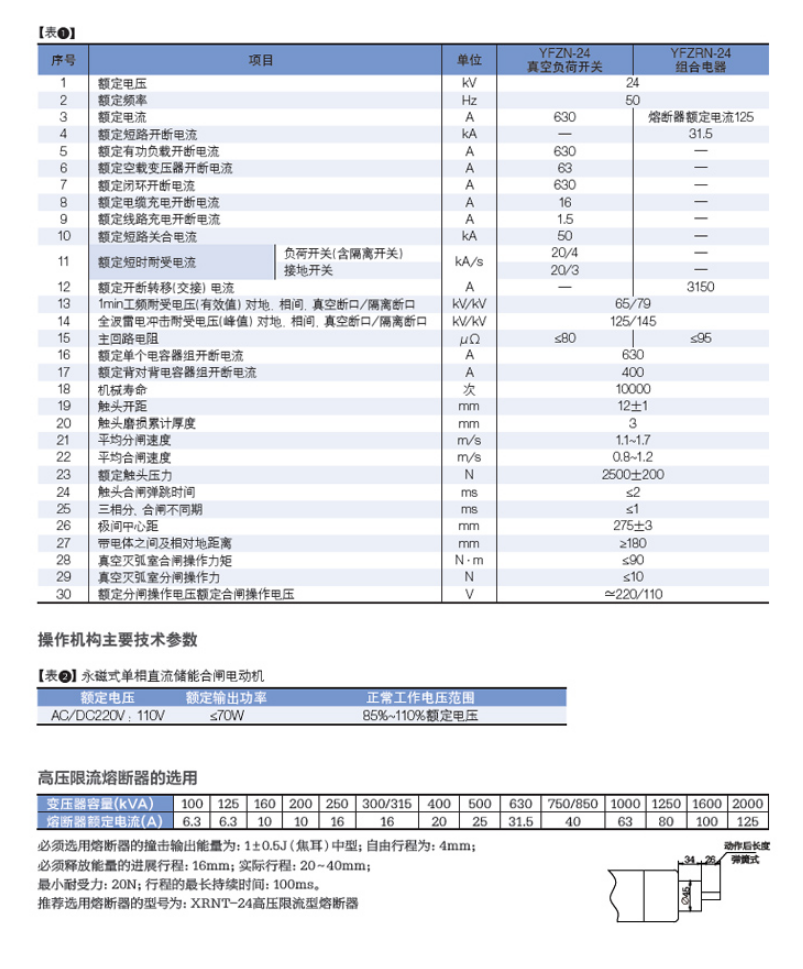

注：以上为gb/t11022常规使用条件，如需特殊使用环境条件为高海拔、浓盐雾、极寒极热环境，可以根据以上要求变更技术设计特殊定制。主要技术参数
结构特点

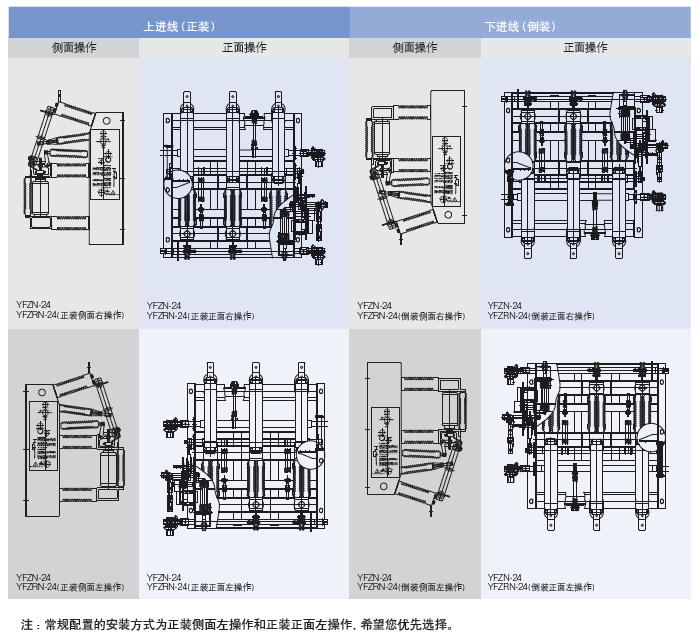

本真空负荷开关的多种安装方式满足了客户的多种使用要求
a ：安装方式—开关上进线正装、开关下进线倒装、开关壁挂式安装(配壁挂式安装操作机构)
b ：操作方式 -- 开关侧面操作、开关正面操作

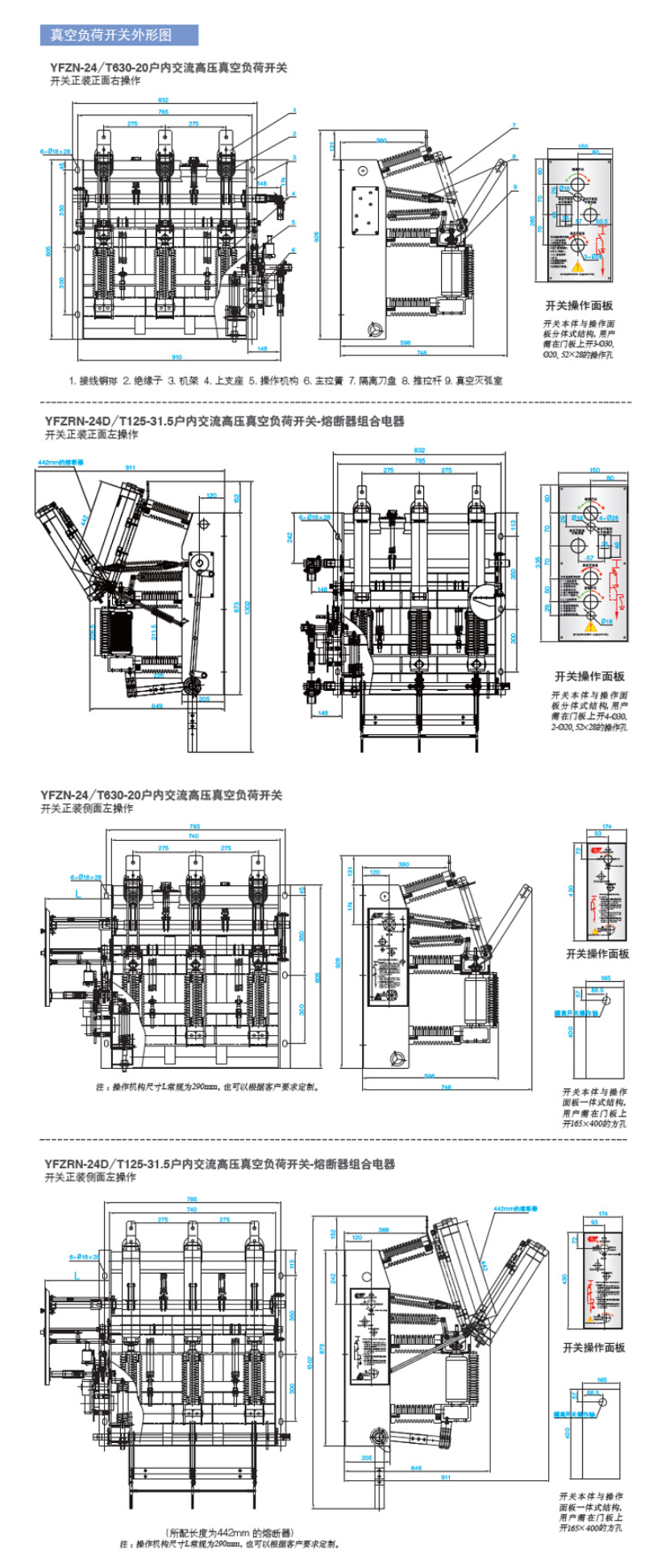

真空负荷开关

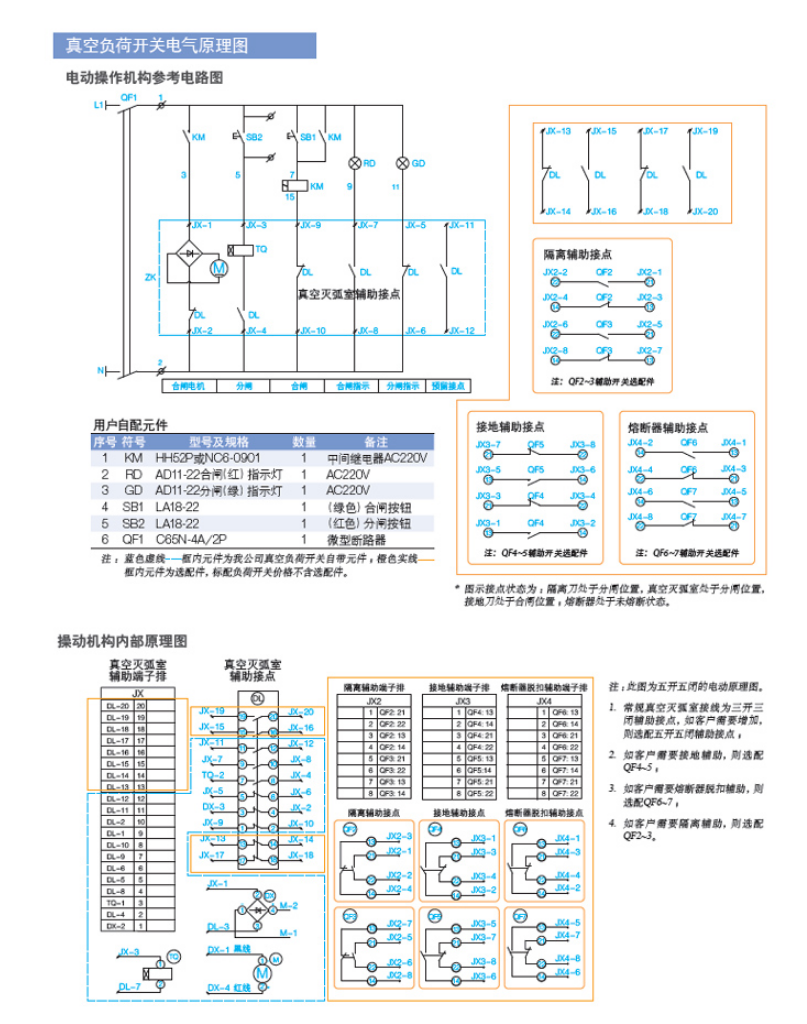

电气原理图

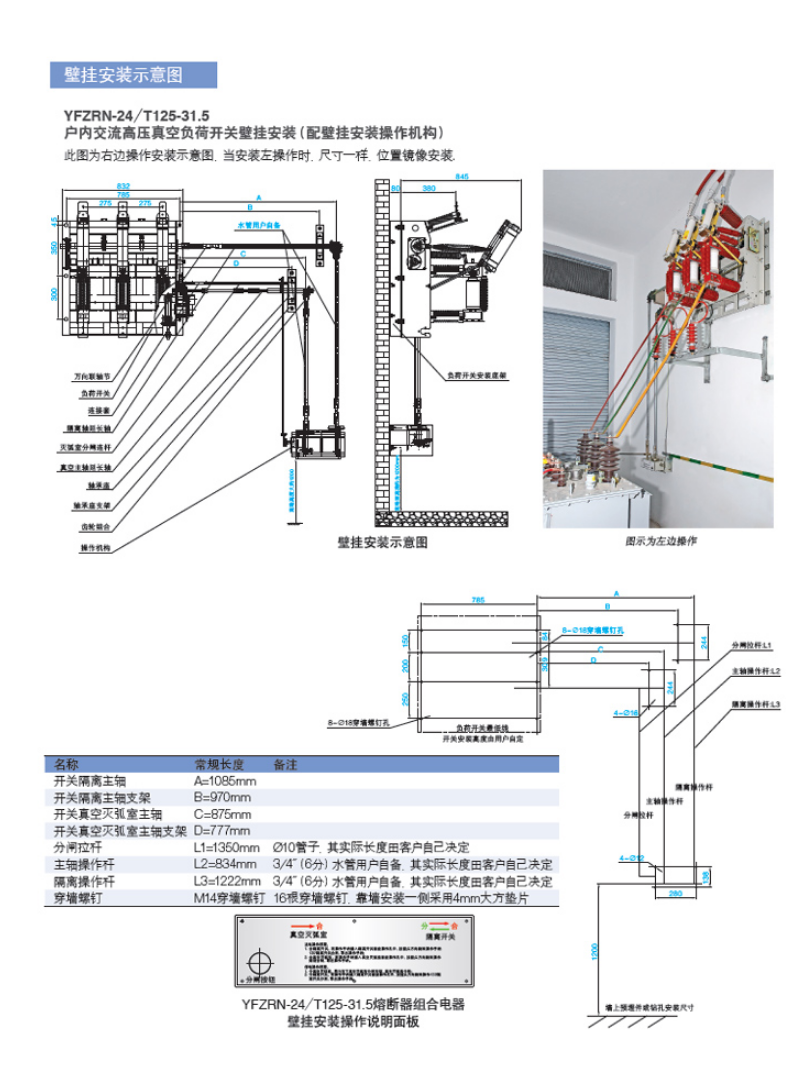

壁挂安装

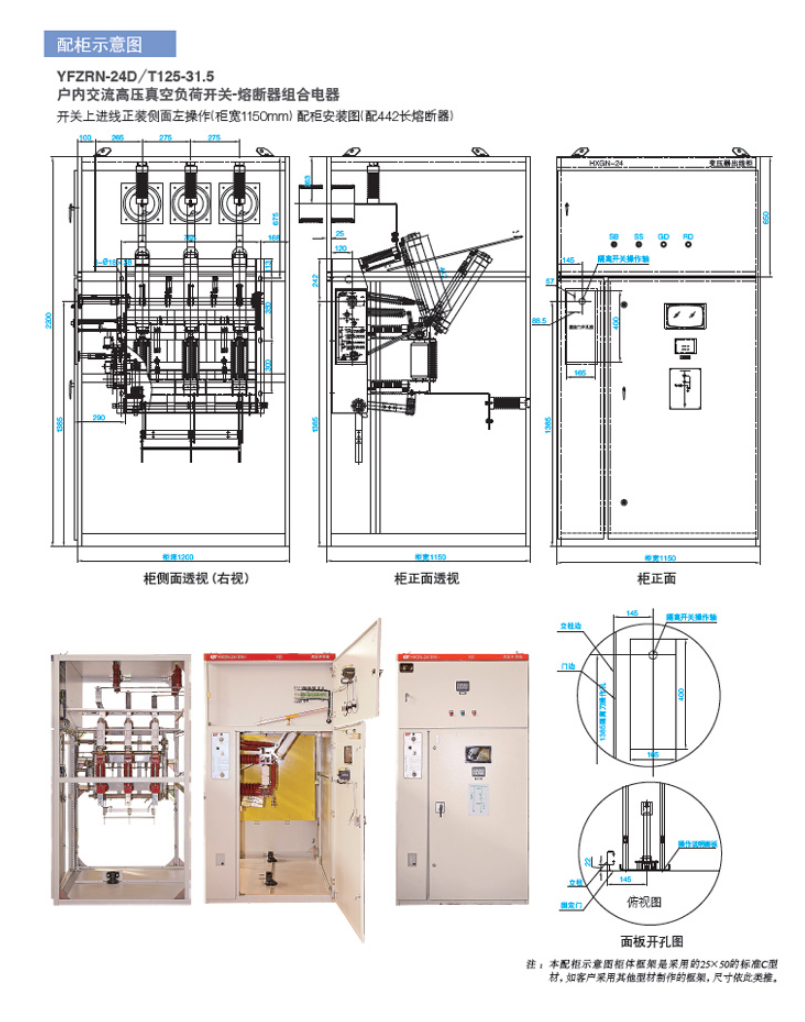

配柜示意图
关键词：
yfzn-24/yfzrn-24
