yfgz35(ep)-40.5d带隔离固封式户内高压交流真空断路器（以下简称固封断路器）是本公司根据gb1984、 gb/tl 1022、gb311.1、 dl/t593、 dl/t402等相关标准规范，自主设计研发，具有国内新一代40.5kv组合式真空断路器。

所属分类：

40.5kv断路器系列

8797威尼斯老品牌的服务支持：

产品询价

相关产品

产品描述

产品概述

yfgz35(ep)-40.5d带隔离固封式户内高压交流真空断路器（以下简称固封断路器）是本公司根据gb1984、 gb/tl 1022、gb311.1、 dl/t593、 dl/t402等相关标准规范，自主设计研发，具有国内新一代40.5kv组合式真空断路器。
本产品功能完善，机械性能稳定可靠，适用于高海拔、海边浓盐雾等相对恶劣的环境，可广泛用于风力发电、光伏发电、储能电站、城市配网等项目，拥有完善的机械和电气联锁装置，配合相应的开关柜可实现安全的配电功能，确保操作者和设备的安全。

产品特点

●产品部件模块化设计，配柜“五防”简单可靠且一致；
●采用高品质的环氧树脂材料将灭弧室回路固封设计，单个固封极柱局放≤5pc(45kv)，提高了断路器对恶劣环境的适应性和可靠性，寿命周期内可免维护；
●隔离开关、断路器开关、接地开关一体化设计，是具有明显隔离断口的高压真空断路器；
●面板上采用一次模拟线标识设计，简单易懂，避免误操作；
●开关出线侧可安装电流互感器，可缩小柜体或箱变尺寸；
●可配套安装智能在线监测单元与诊断系统，通过通讯模块远程获取开关的运行状态。

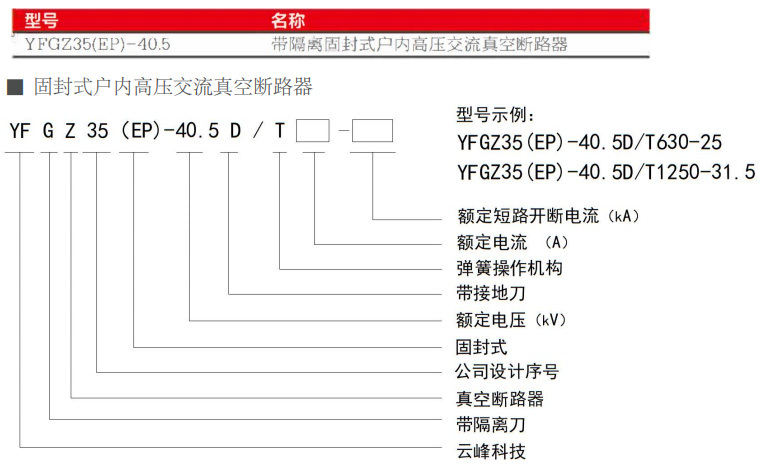

型号说明

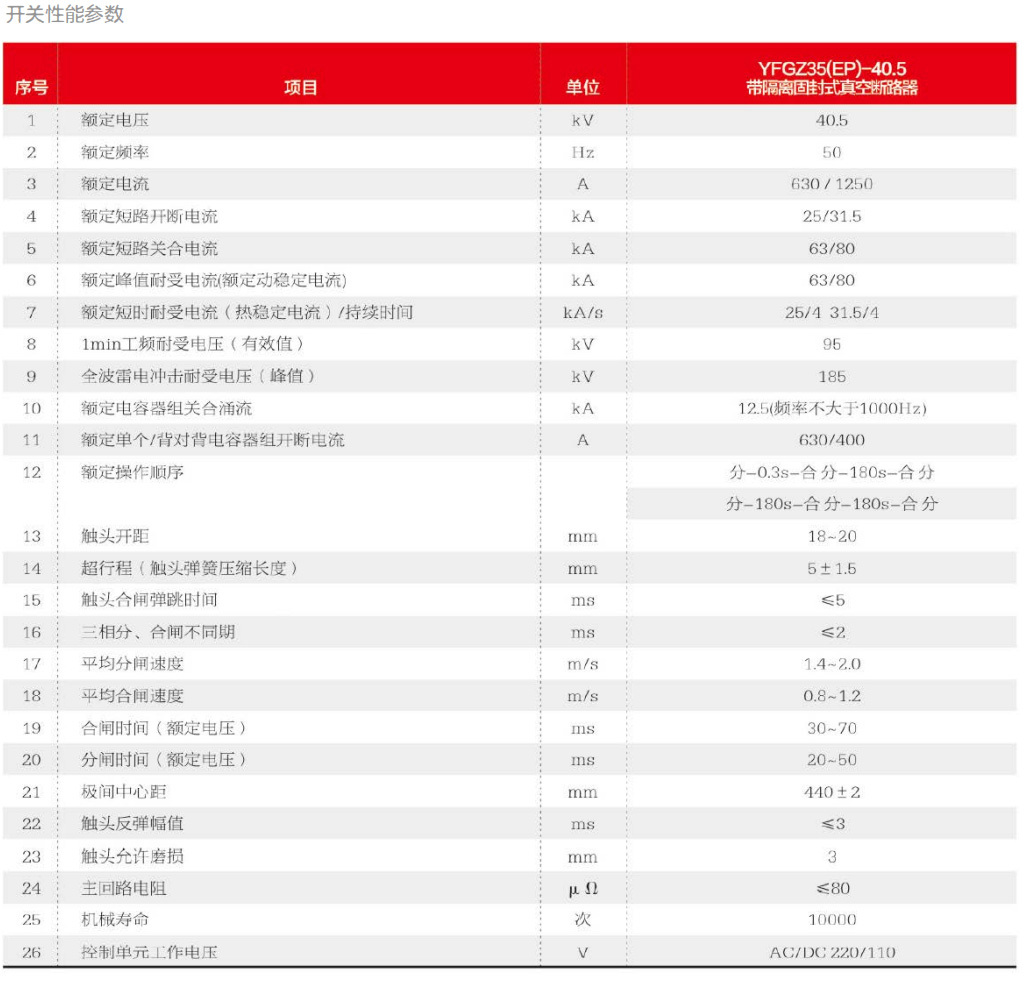

主要技术参数

使用环境条件

1.周围环境温度:-25°c~ 40°c:
2.相对湿度:日平均值不大于95%，月平均值不大于90%:
3.周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染:
4.没有火灾和爆炸危险的场所;
5.地震烈度不超过8度，倾斜度不超过5度的场所。
注：以上为gb/t11022常规使用条件，如需特殊使用环境条件为高海拔、浓盐雾、极寒极热环境，可以根据以上要求变更技术设计特殊定制。

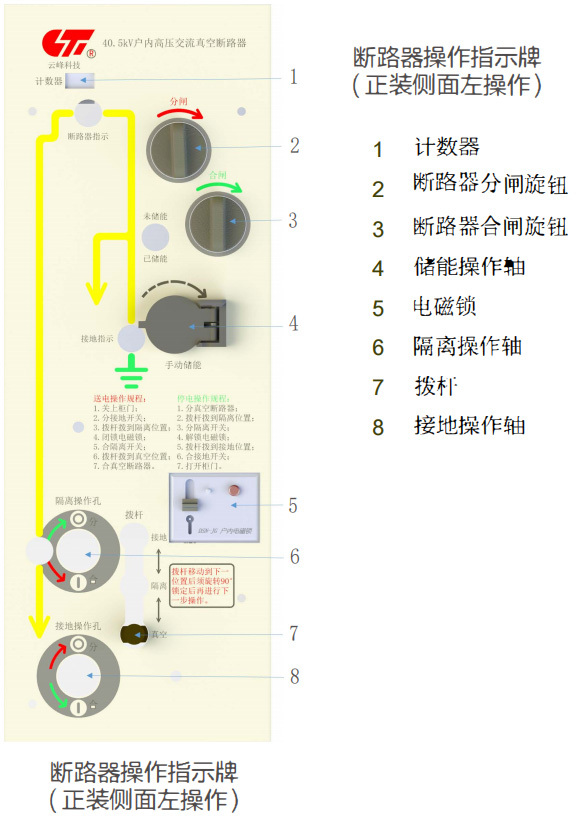

操作面板

所有状态显示及操作均集成在了设备的操作面板上，通过直观简洁的人机对话界面，所有状态及操作步骤一目了然，能直观地观察隔离开关、接地开关、断路器开关的确切状态，有效保降操作人员及设备的安全。

断路器、隔离开关、接地开关的联锁方式
·操作前要确认拨杆的位毁后再橾作；
·如带接地电磁锁闭锁，橾作接地需要先解锁再操作；
·断路器分闸→隔离开关分闸→接地开关合闸→打开柜门；
·关上柜门→接地开关分闸→隔离开关合闸→断路器合闸。

送电操作
·关好柜门；
·拨杆移到接地位置，把操作钥匙插入接地开关的操作孔内，顺时针方向转动，使接地开关分闸；
·拨杆移到隔离位置，把操作钥匙插入隔离开关的操作孔内，逆时针方向转动，使隔离开关合闸；
·拨籵移到页空位置，把操作钥匙插入储能橾作孔内，顺时针方向转动主储能完成，再顺时针旋转合闸旋钮，使断路器合闻。

停电操作
·逆时针旋转分闸旋钮，使断路器分闸；
·拨杆移到隔离位置，把操作钥匙插入隔离开关的探作孔内，顺时针方向转动，使隔离开关分闸；
·拨杆移到接地位置，把操作钥匙插入接地开关的橾作孔内，逆时针方向转动，使接地开关合闸；
·打开柜门（检修）。

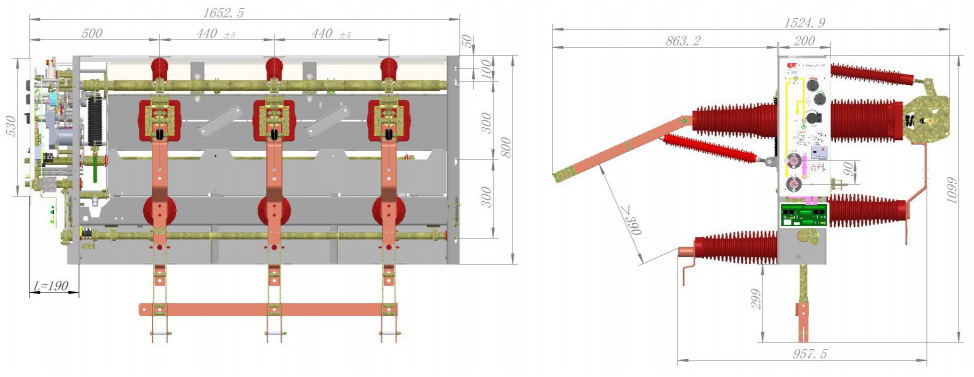

固封式真空断路器外形图

yfgz35(ep)-40.5d/t630-31.5 户内高压交流真空断路器
正装侧面左操作(海拔高度0~2500米)

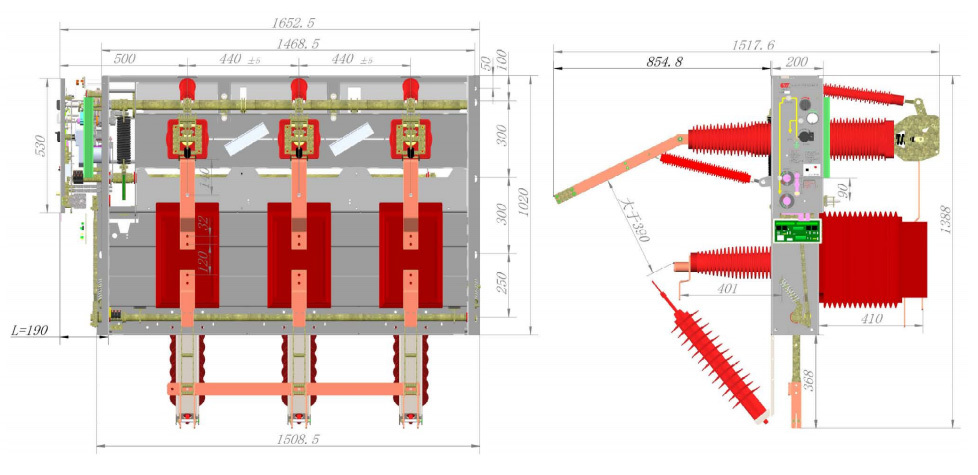

yfgz35(ep)-40.5d/t630-31.5 户内高压交流真空断路器(带避雷器带电流互感器)

正装侧面左操作(海拔高度0~2500米)

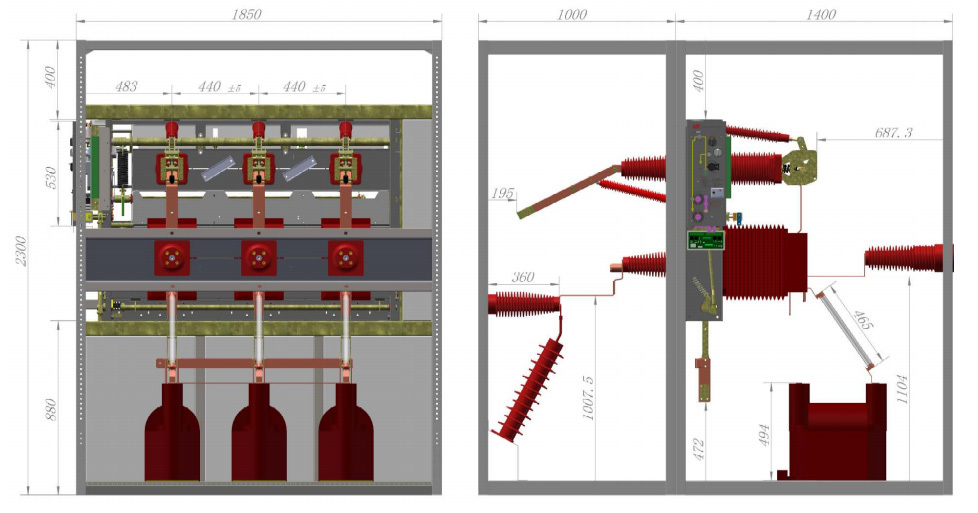

固封式真空断路器配箱变示意图

箱变内配置yfgz35(ep)-40.5d/t630-31.5 户内高压交流真空断路器

正装侧面左操作(海拔高度0~2500米)

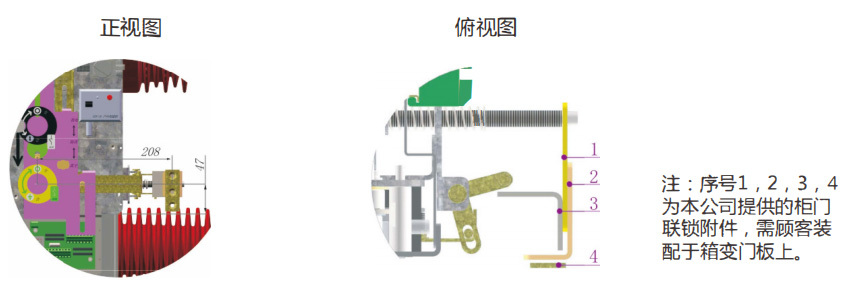

柜门联锁示意图
