yfgz35(c3)-40.5系列穿心式户内离压交流真空断路器（以下简称：系列真空断路器）是本公司根据gb1984、gb/t11022、gb311.1、dl/t593、dl/t402等相关标准自主设计研发，具有国内新一代40.5kv带隔浇、带接地户内高压交流真空断路器。本产品功能完善，机械性能稳定可靠，适用于高海拔、海边浓盐雾等相对恶劣的环境，可广泛用于风力发电、光伏发电、储能电站、城市配网等项目，拥有完善的机械和电气联锁装置，同时具信极高的操作可究性与使用寿命，配合相应的开关柜可完成安全的配电功能，确保操作者和设备的安全。

所属分类：

40.5kv断路器系列

8797威尼斯老品牌的服务支持：

产品询价

相关产品

产品描述

产品概述

yfgz35(c3)-40.5系列穿心式户内离压交流真空断路器（以下简称：系列真空断路器）是本公司根据gb1984、gb/t11022、gb311.1、dl/t593、dl/t402等相关标准自主设计研发，具有国内新一代40.5kv带隔浇、带接地户内高压交流真空断路器。本产品功能完善，机械性能稳定可靠，适用于高海拔、海边浓盐雾等相对恶劣的环境，可广泛用于风力发电、光伏发电、储能电站、城市配网等项目，拥有完善的机械和电气联锁装置，同时具信极高的操作可究性与使用寿命，配合相应的开关柜可完成安全的配电功能，确保操作者和设备的安全。

产品特点

• 隔离开关、断路器开关、接地开关一体化设计，是具有明显隔离断口的小型化高压真空断路器，“五防”联锁简单可靠；
• 穿墙极柱采用apg浇铸工艺制作，局放≤5pc(44.5kv)；
• 触头铜件采用冷挤压成型工艺，强度好，电阻小；
• 进出线绝缘支柱可选配带电显示的传感器；
• 断路器采用左右分布形式，安装于箱变高压室可省去柜体大部分成本，降低箱变的总体成本；
• 可配套安装智能在线监测单元与诊断系统，通过通讯模块远程获取开关的运行状态。

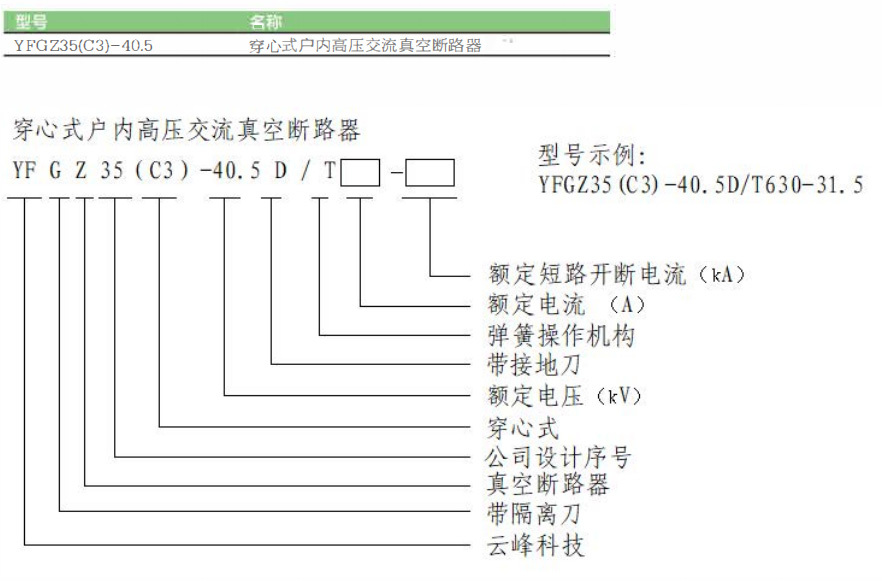

型号说明

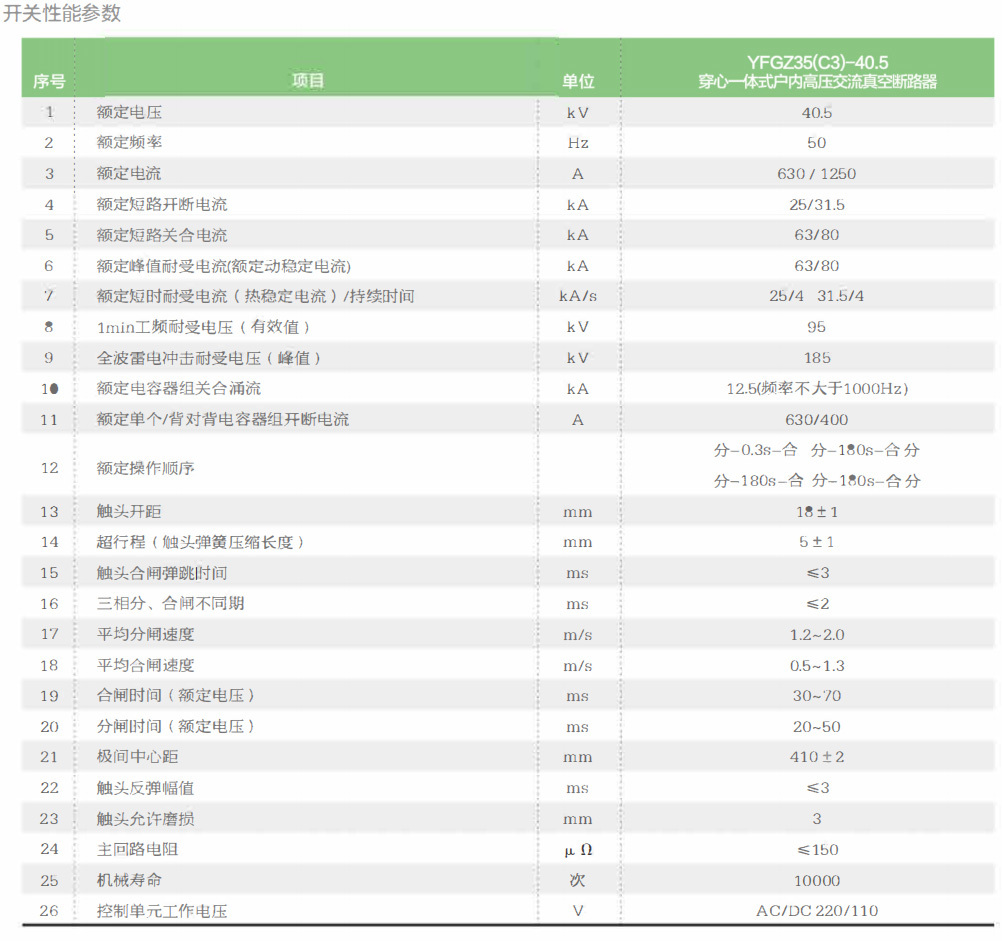

主要技术参数

使用环境

1. 海拔高度≤1000m;
2. 周围环境温度-25℃~ 40℃;
3. 相对湿度日平均值不大于95%，月平均值不大于90% ;
4. 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;
5. 没有火灾和爆炸危险的场所;
6. 地震烈度不超过 8度;倾斜度不超过5°的场所。
注：以上为gb/t11022常规使用条件，如需特殊使用环境条件为高海拔、浓盐雾、极寒极热环境，可以根据以上要求变更技术设计特殊定制。

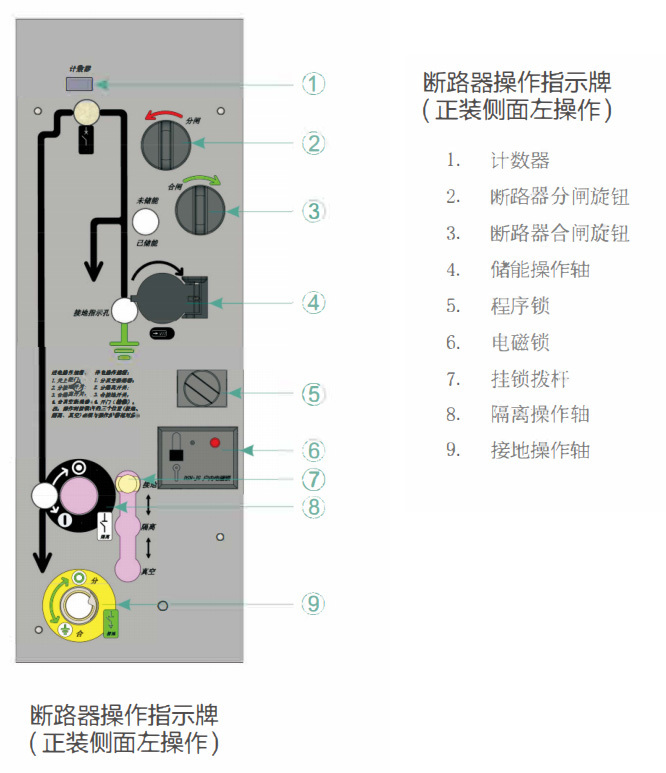

操作面板

所有状态显示及操作均集成在了设备的操作面板上，通过直观简洁的人机对话界面，所有状态及操作步骤一目了然，能直观地观察隔离开关、接地开关、断路器开关的确切状态，有效保降操作人员及设备的安全。

断路器、隔离开关、接地开关的联锁方式
·操作前要确认拨杆的位毁后再橾作；
·如带接地电磁锁闭锁，橾作接地需要先解锁再操作；
·断路器分闸→隔离开关分闸→接地开关合闸→打开柜门；
·关上柜门→接地开关分闸→隔离开关合闸→断路器合闸。

送电操作
·关好柜门；
·拨杆移到接地位置，把操作钥匙插入接地开关的操作孔内，顺时针方向转动，使接地开关分闸；
·拨杆移到隔离位置，把操作钥匙插入隔离开关的操作孔内，逆时针方向转动，使隔离开关合闸；
·拨籵移到页空位置，把操作钥匙插入储能橾作孔内，顺时针方向转动主储能完成，再顺时针旋转合闸旋钮，使断路器合闻。

停电操作
·逆时针旋转分闸旋钮，使断路器分闸；
·拨杆移到隔离位置，把操作钥匙插入隔离开关的探作孔内，顺时针方向转动，使隔离开关分闸；
·拨杆移到接地位置，把操作钥匙插入接地开关的橾作孔内，逆时针方向转动，使接地开关合闸；
·打开柜门（检修）。

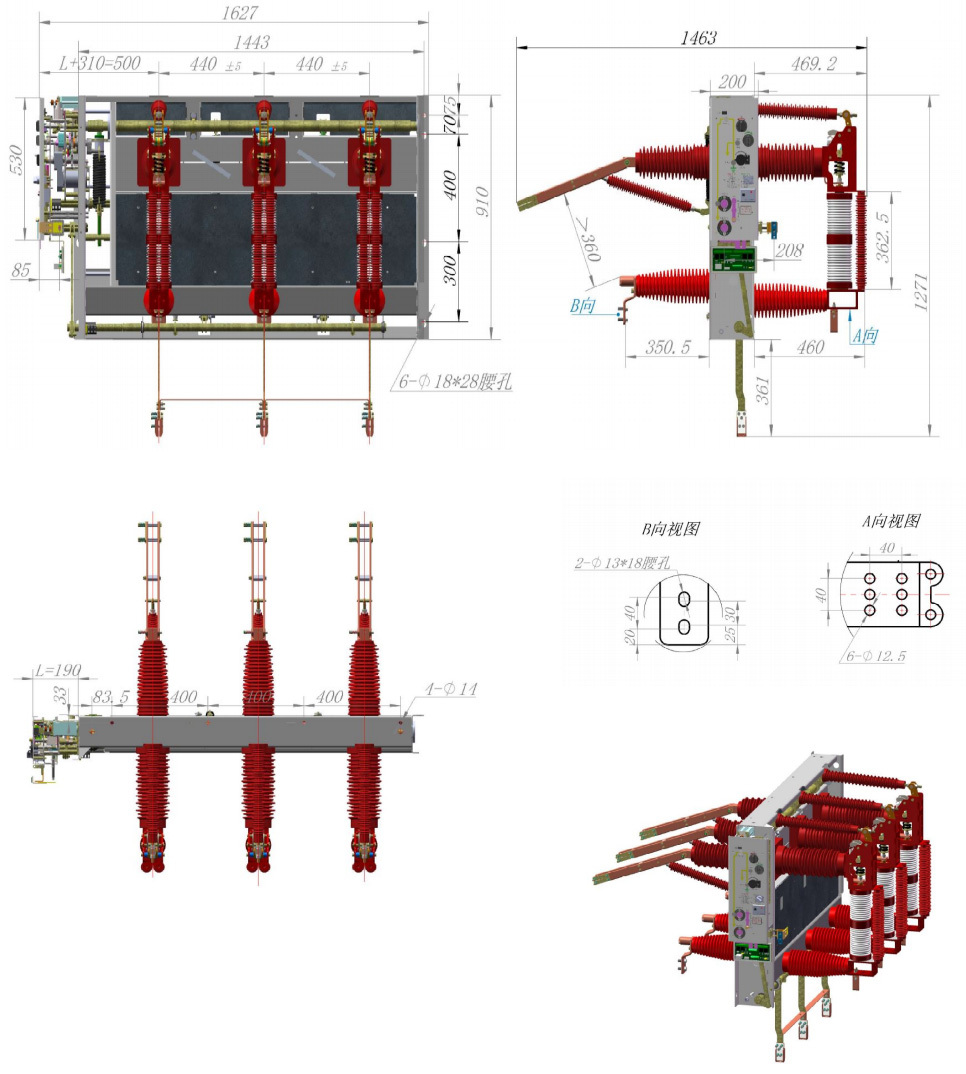

穿心式真空断路器产品外形图

yfgz35(c3)穿心一体式户内高压交流真空断路器
正装侧面左操作(海拔高度0~2000米)

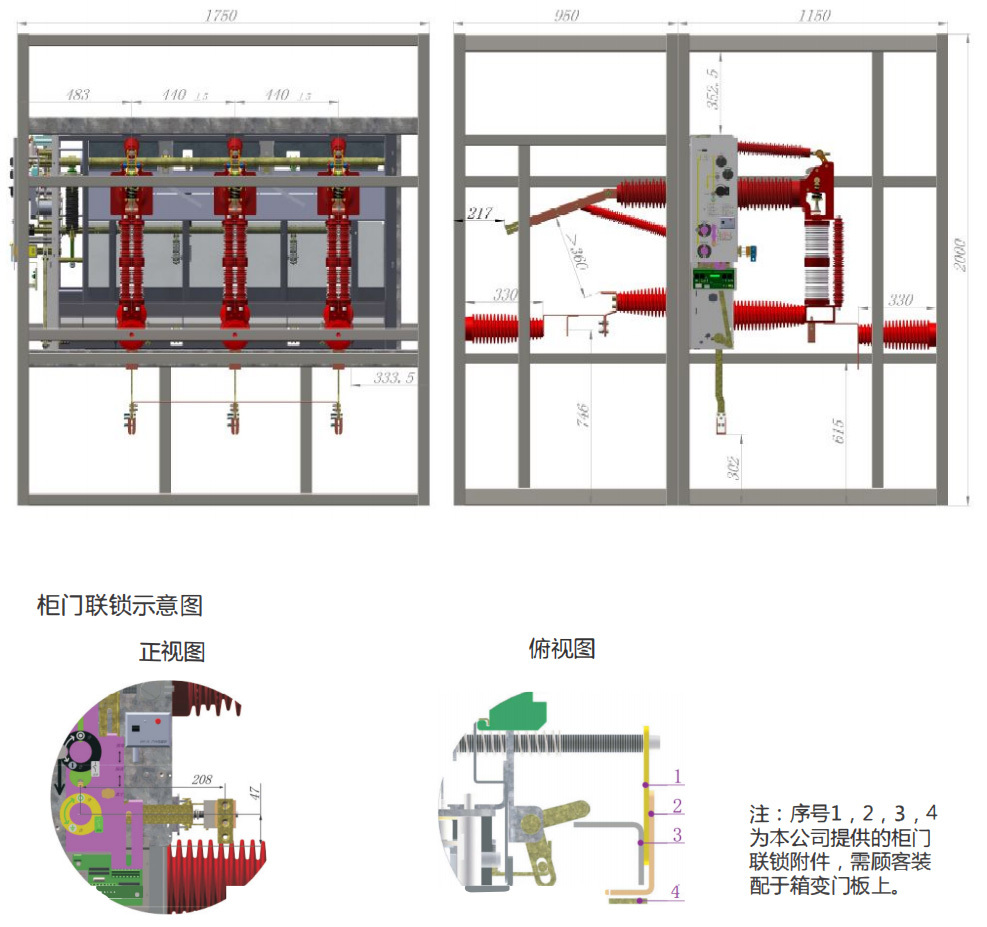

穿心式真空断路器配箱变示意图

箱变内配置yfgz35(c3)-40.5d/t630-31.5穿心式真空断路器
正装侧面左操作（海拔高度0-2000米）
