产品描述

概述

yb预装式变电站，是将额定电压12kv的高压配电装置、12/0.4kv的电力变压器、低压配电装置和电能计量装置等预装组合在一个箱体内的紧凑型成套配电装置。

yb预装式变电站主要用于三相交流额定频率为50hz,额定电压为6~12/0.4kv的电力系统中，作为动力与照明供电之用。特别适合于城网中改造道路两旁的配电线路，也可适用于住宅小区、街道、大型工地、高层建筑、工矿企业及临时性设施等场所使用。

本产品符合gb/t17467《高压/低压预装式变电站》、iec601330《高压/低压预装式变电站》。

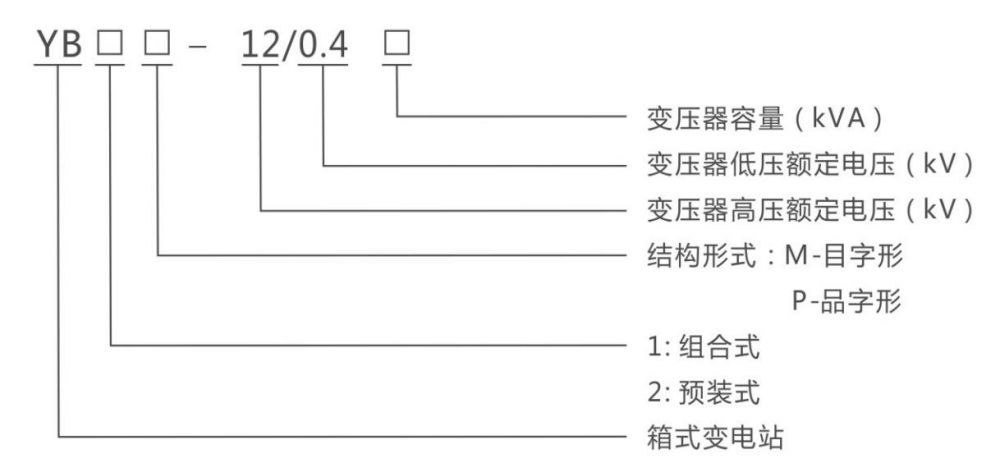

型号及其含义

结构特点

1 结构紧凑、体积小、整体强度高、运输安装方便是其主要特点。

2 箱变底座为槽钢焊接式结构，底座以上的围板、圈梁、隔板、门和顶盖等部分通过局部焊接或螺栓组装。箱壳采用钢板结构，特别考虑了钢结构件防锈蚀能力，厚度不小于3mm，薄弱位置有加强筋，使其有足够的机械强度，在起吊、运输、安装中不得变形或损伤。密封部位有可靠的密封性能，防护等级不低于ip33，箱体外(不含基础)无外露可拆卸的螺栓，并采用自然通风方式，在门板和上圈梁处开有通风孔，以确保在正常环境温度下，所有电器设备的运行温度不超过其最高允许温度。箱顶盖有大于5%的坡度，不致积水。

3 高压室可配置公司生产的带熔断器的sf6气体密封环网柜，或计量柜，或10kv六氟化硫高压开关柜(该系列开关柜具有体积小、无需维护、操作简单、安全度高，经济适用等特点)。

4 变压器室采用s9及以上型号的全密封型油浸自冷式变压器，变压器壳体装有压力释放装置，下部设置接油槽，能容纳本箱变的变压器容量，以防变压器油外泄。

5 变压器室可安装容量为1000kva以下，电压为12/0.4kv的全密封式油浸式电力变压器或干式变压器。

6 低压室选用电容器专用型交流接触器、阻燃型接线端排等元器件，低压室内无裸露导体，低压母线外加热塑，保证其安全可靠，低压室可根据用户的不同要求进行设计，并可安装自动无功补偿装置，

7 高压室到变压器用封闭式接头连接，进出线电缆为三相水平排列，每个回路均配有相应规格的电缆终端附件(含三相分支手套及直角式靴型绝缘罩，低压电缆铜接头经涮锡)。

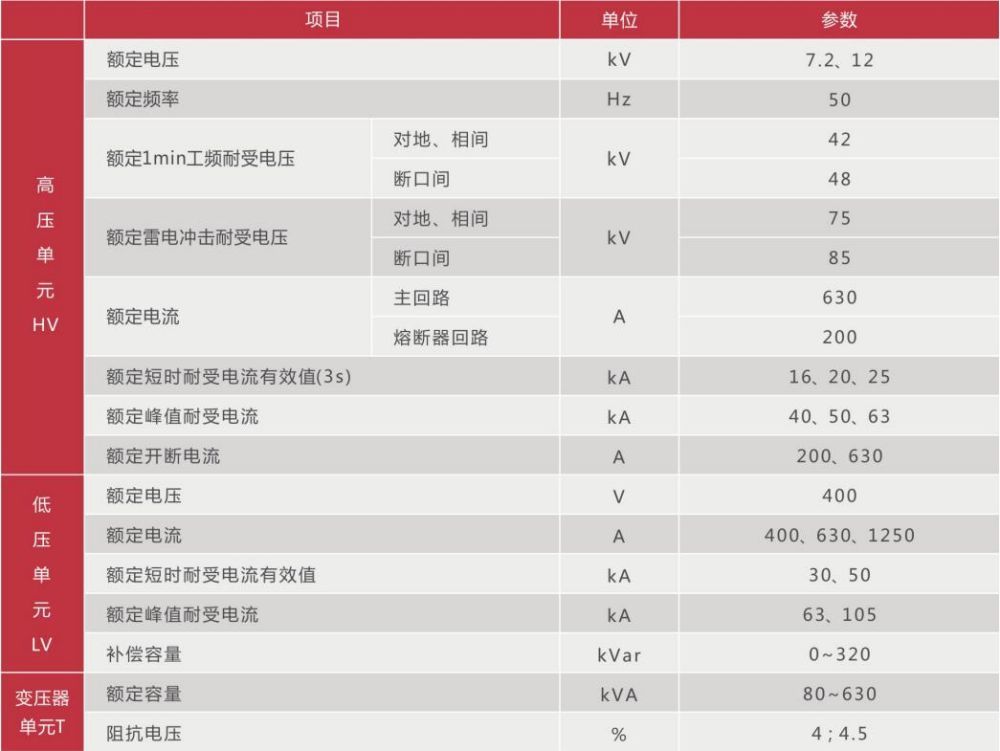

主要技术参数

平面布置形式及外形尺寸

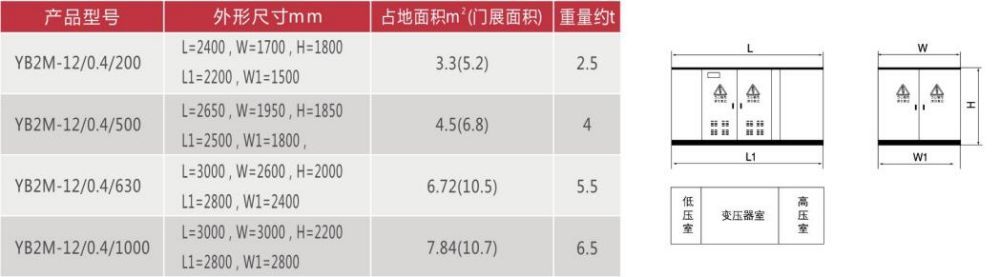

1 平置“目”字形变电站外形尺寸和平面布置形式

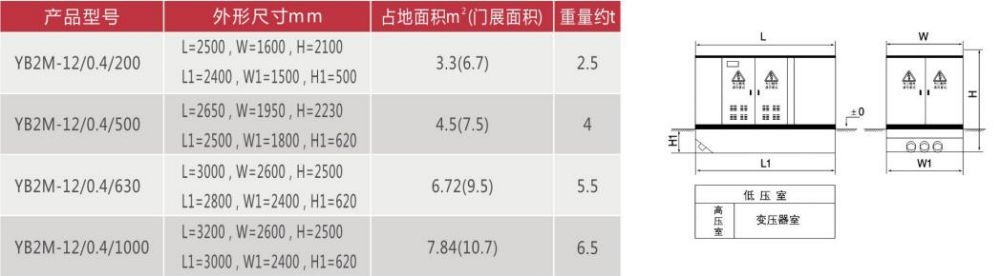

2 平置“品”字形变电站外形尺寸和平面布置形式

正常使用条件

1 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，最低周围空气温度-25℃;

2 海拔高度不超过1000m;

3 周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染;

4 相对湿度:在24h内测得的相对湿度的平均值不超过95%，在24h内测得的水蒸气压力的平均值不超过2.2kpa,月相对温度平均值不超过90%，月水蒸气压力平均值不超过1.8kpa;

5 设备安装时与垂直面的倾斜度不超过3°;

6 设备应安装在无剧烈振动和冲击的地方。

注:用户有特殊要求时可与我公司协商解决。
