yflm6-12,24kv 气体绝缘高压交流金属封闭开关设备
概述
yflm6(xgn□)-12,24新型sf6气体绝缘的高压开关设备由模块化结构组成以及自身具有的可扩展性，因而具有及其特殊的灵活性。该柜适用于12kv,24kv输配电系统，具有控制、保护、测量、监视、通讯等功能，特别适用于对配电设施场地小，可靠性要求高及地下、高原、沿海地区等自然环境和条件相对恶劣的场合，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。
特点
yflm6(xgn□)-12，24系列充气柜采用sf6气体作为灭弧及绝缘介质。
开关柜为全密封、全绝缘结构;所有高压带电部分完全封闭在不锈钢壳体中。充以工作压力1.4bar的sf6气体，防护等级达到ip67;整个装置完全不受外部环境条件的影响，气箱终身免维护。
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的操作人员人身安全及设备运行故障。
所有开关具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
柜体负荷开关、负荷开关-熔断器组合电器、断路器功能单元模块宽度均一致，并能够适合空间狭小及环境条件不良的场所。
柜体可根据用户的不同需求配置电动、远控及检测装置。

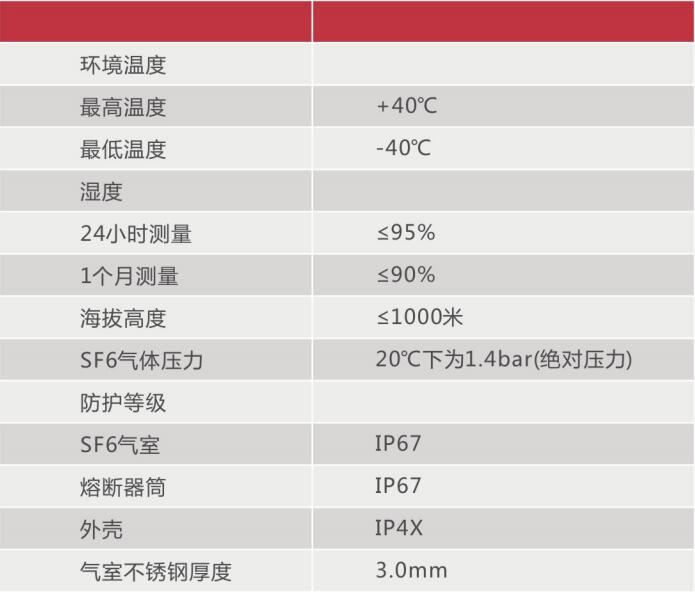

正常运行环境条件
特殊环境条件

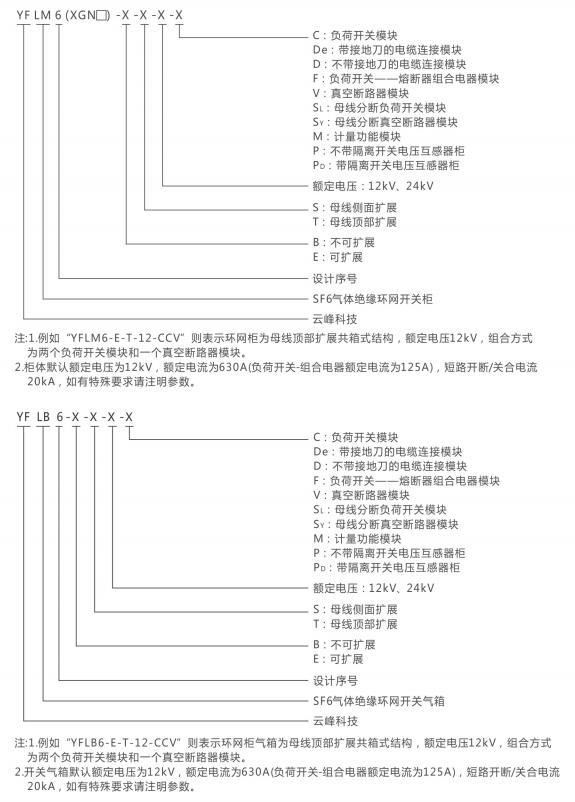

型号含义

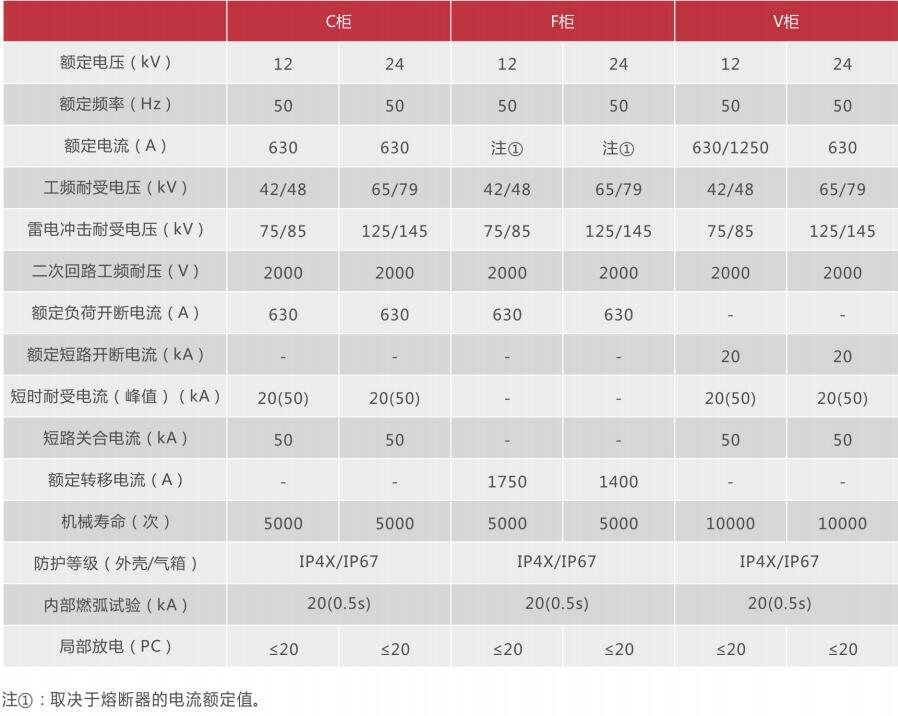

技术参数
符合标准
dl/t593-2016《高压开关设备和控制设备标准的共用技术要求》
dl/t404-2007《3.6kv-40.5kv交流金属封闭开关设备和控制设备》
gb311.1-2012《绝缘配合第1部分:定义，原则和规则》
gb1984-2014《高压交流断路器》
gb1985-2014《高压交流隔离开关和接地开关》
gb3804-2017《3.6kv-40.5kv高压交流负荷开关》
gb3906-2006《3.6kv-40.5kv交流金属封闭开关设备和控制设备》
gb/t8905-2012《六氟化硫电气设备中气体管理和检测导则》
gb/t11022-2011《高压开关设备和控制设备标准的共用技术要求》
gb/t11023-1989《高压开关设备六氟化硫气体密封试验方法》
gb16926-2009《高压交流负荷开关-熔断器组合电器》
yflmd-40.5 气体绝缘高压交流金属封闭开关设备
概述
yflm□-40.5系列气体绝缘高压交流金属封闭开关设备是一种用于二次配电网中的可扩展的环网柜，适用于40.5kv及以下的电压等级的配电网，作为分合负荷电流、过载电流、关合短路电流之用，也可开断空载变压器、架空线路、电缆电路和电容器组等容性负载。
yflm口-40.5系列气体绝缘高压交流金属封闭开关设备产品包括负荷开关柜单元、负荷开关-熔断器组合电器单元、真空断路器单元、母线提升单元、母线分段开关单元等不同模块，并且可以进行不同组合，还可根据客户的具体要求进行任意组合。
yflm口-40.5系列气体绝缘高压交流金属封闭开关设备以sf6气体作为灭弧及绝缘介质;将母线、开关及带电部件完全封闭在不锈钢壳体内，内部充入1.4bar的sf6气体，防护等级达到ip67;这种全密封系统使内部开关和所有带电部分不受外部环境变化的影响，达到免维护要求;可靠的安全泄压通道，使极端情况下也能保障操作人员的安全;柜体尺寸小安装方便，能够适合狭小空间安装运行。
正常使用条件
a:周围环境温度:最高温度: 40c最低温度:-25℃日平均相对温度:±35℃
b:空气湿度
相对湿度:日平均值不大于95%，月平均值不大于90%;
c:安装场合:户内
d:海拔高度:≤2000m(超过2000米与制造商协商)
e:地震烈度:不超过8度
f:无火灾、爆炸、化学腐蚀及经常性剧烈振动的场所

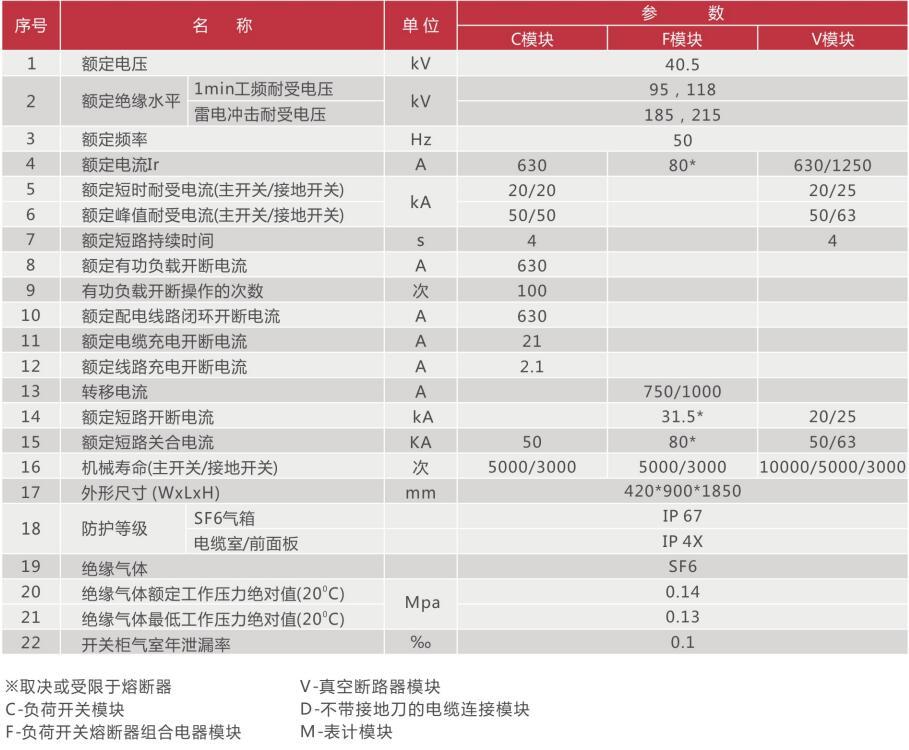

技术参数
