产品概述
yfgzs2系列户内高压交流真空断路器是我公司自行研制成功的，性能满足gb1984-2014《高压交流断路器》国家标准和iec62271国际标准要求的高压真空断路器，具有优异的电气、机械性能，机构可靠稳定、开断安全可靠、电寿命长、可频繁操作、开断短路电流大、基本不需维护、有明显的隔离断口。
产品优异的绝缘性能和机械性能能确保开关在严重污秽的场所，也能可靠运行。产品拥有完善的机械和电气联锁装置，具有极高的操作稳定性和可靠性，确保操作人员和设备的安全，确保用电安全。
● 小型化：配柜宽度最小500mm，柜深900mm。
● 一体化：框架结构，结构紧凑，集成了隔离开关、真空断路器、接地开关为一体的高性能小型化高压电器产品。
● 模块化：采用了自行研制cte6型弹簧操作机构，操作功小，采用模块化设计，必要时便于检修与维护。
● 隔离开关分闸状态时，隔离刀对柜体距离大于125mm（柜宽500mm）。
● 母线室和开关室的隔断可安装金属隔板（符合南网标准）。
● 断路器与负荷开关外形尺寸一致，方便配柜。
● 完善的“五防”联锁装置，配柜“五防”联锁简单可靠。
●（上下双隔离）隔离开关分闸状态时，隔离刀对地距离仍大于125mm（柜宽500mm）。

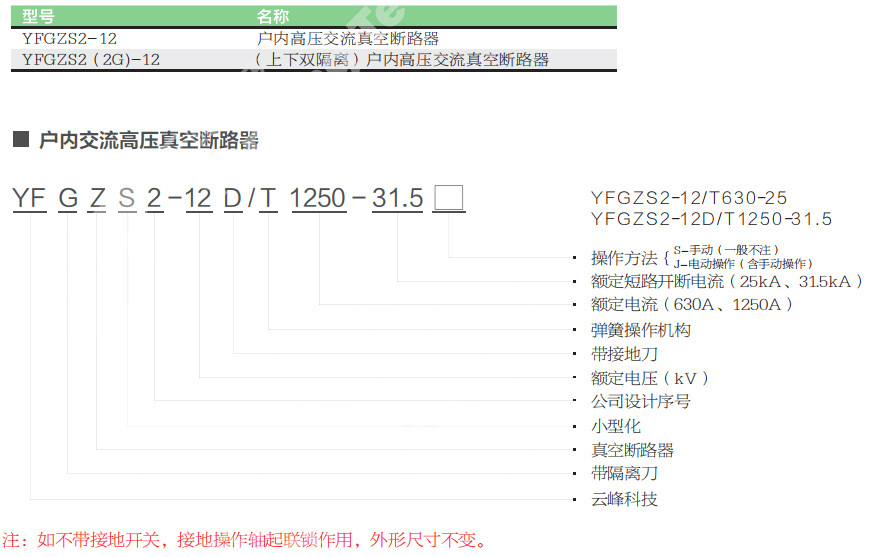

● 隔离开关与断路器均可选配电操机构，均为电动、手动两用，可实现远距离控制。型号说明
使用环境条件
a. 海拔高度不高于1000m；
b. 周围环境温度-25°c～ 40°c；
c. 相对湿度日平均值不大于95%，月平均值不大于90%；
d. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染；
e. 没有火灾和爆炸危险的场所；

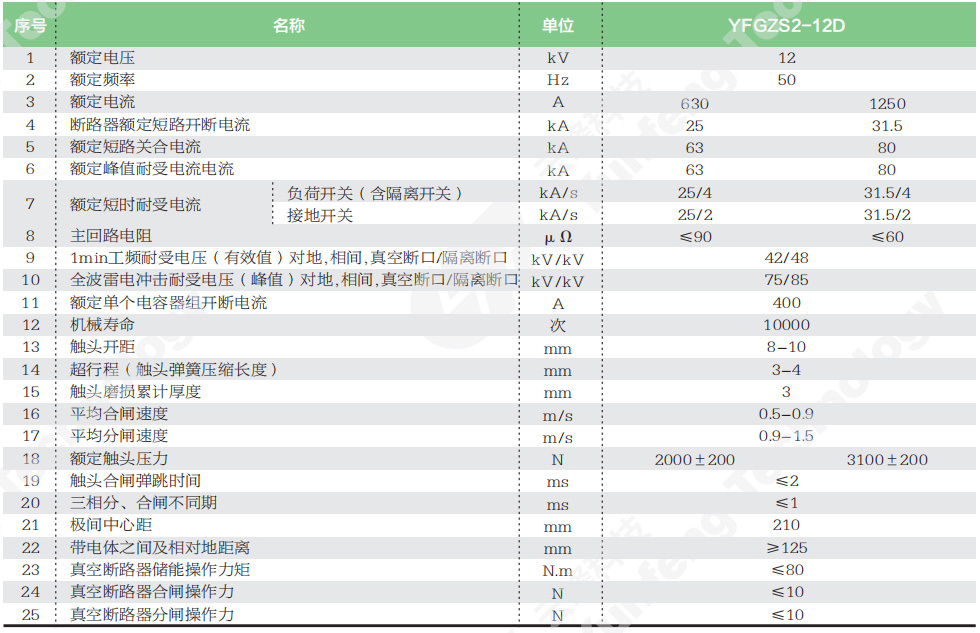

f. 地震烈度不超过8度；倾斜度不超过5度的场所。主要技术参数
结构特点
yfgzs2-12户内高压交流真空断路器的每一相所有带电零部件均由单个绝缘套管支撑，集隔离开关、真空断路器、接地开关为一体，结构紧凑。隔离开关的上出线与母线相连，隔离开关刀闸的转动端是真空灭弧室的上静触头，真空灭弧室的下出线端相当于接地开关的静触头，有效地节约了在开关柜内的宝贵空间。开关柜母线室与电缆室通过安装在绝缘套管中间的金属隔板隔开。操动机构与本体一体构成侧装式结构，具有手动和电动两用操作方式，“五防”联锁机构集成在操作机构箱内。
操作说明与联锁要求
分合指示的优化

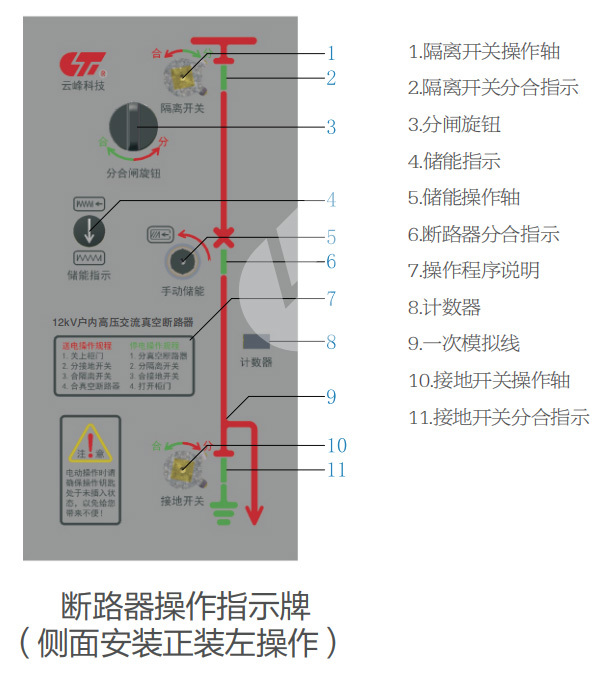

●参照右图的断路器操作指示牌，各部分开关分合指示与一次模拟线结合设计，图示状态为检修状态（断路器处于分闸状态，隔离开关处于分闸状态，接地开关处于合闸状态），各分合指示为绿色；当为通电状态时，各分合指示为红色。在实际使用过程中可通过分合指示颜色快速判断出各部分开关状态。
断路器、隔离开关、接地开关的联锁方式
●断路器分闸后，隔离开关才能分闸；隔离开关分闸后，接地开关才能合闸。
●接地开关分闸后，隔离开关才能合闸；隔离开关合闸后，断路器才能合闸；断路器合闸后，断路器不能再次合闸。
●接地开关合闸后，才能打开柜门。
●关上柜门后，接地开关才能分闸。断路器的操作（开关侧面安装正装左操作）
●断路器合闸所需能量由合闸弹簧提供。储能既可由外部电源驱动电机提供，也可以使用储能手柄完成。手动储能时将储能手柄插入储能操作轴逆时针转动储能手柄，当听到“嗒”的一声表示储能已完成。
●顺时针方向转动分合闸旋钮为合闸，合闸到位后，断路器分合指示由绿色变为红色。
●逆时针方向转动分合闸旋钮为分闸，分闸到位后，断路器分合指示由红色变为绿色。
●电操开关由合闸、分闸按钮控制进行电动操作。隔离开关的操作（开关侧面安装正装左操作）
●逆时针方向转动操作钥匙为合闸，合闸到位后，隔离开关分合指示由绿色变为红色。
●顺时针方向转动操作钥匙为分闸，分闸到位后，隔离开关分合指示由红色变为绿色。接地开关的操作（开关侧面安装正装左操作）
●顺时针方向转动操作钥匙为分闸，分闸到位后，接地开关分合指示由绿色变为红色。
●逆时针方向转动操作钥匙为合闸，合闸到位后，接地开关分合指示由红色变为绿色。柜门闭锁的操作
●关上柜门即自动解开柜门与接地开关的闭锁。
●接地开关合闸，打开柜门后，柜门与接地开关自动闭锁。
真空断路器外形图

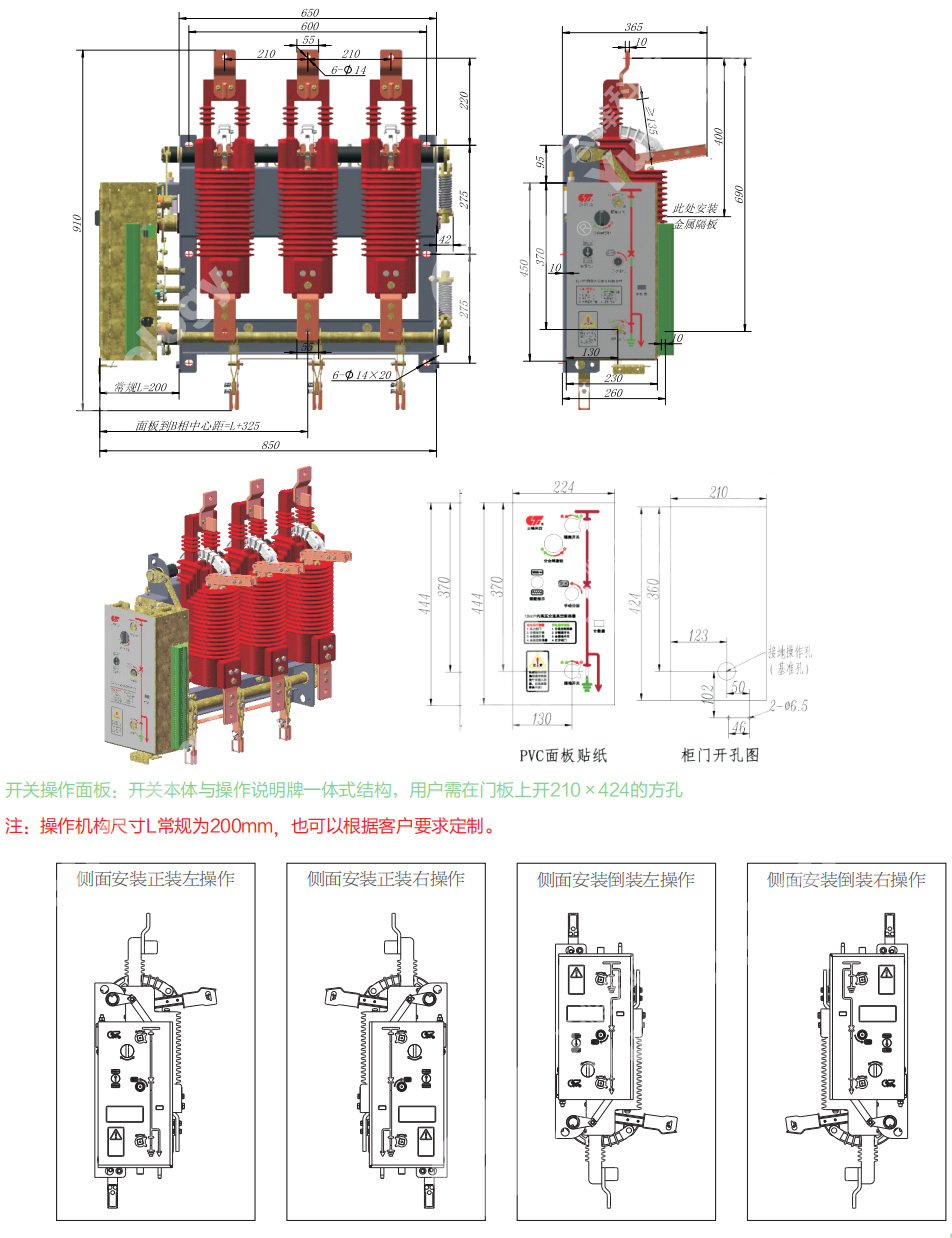

yfgzs2-12d/t1250-31.5 户内高压交流真空断路器
开关侧面安装正装左操作 （与不带预储能合闸断路器外形尺寸一致）

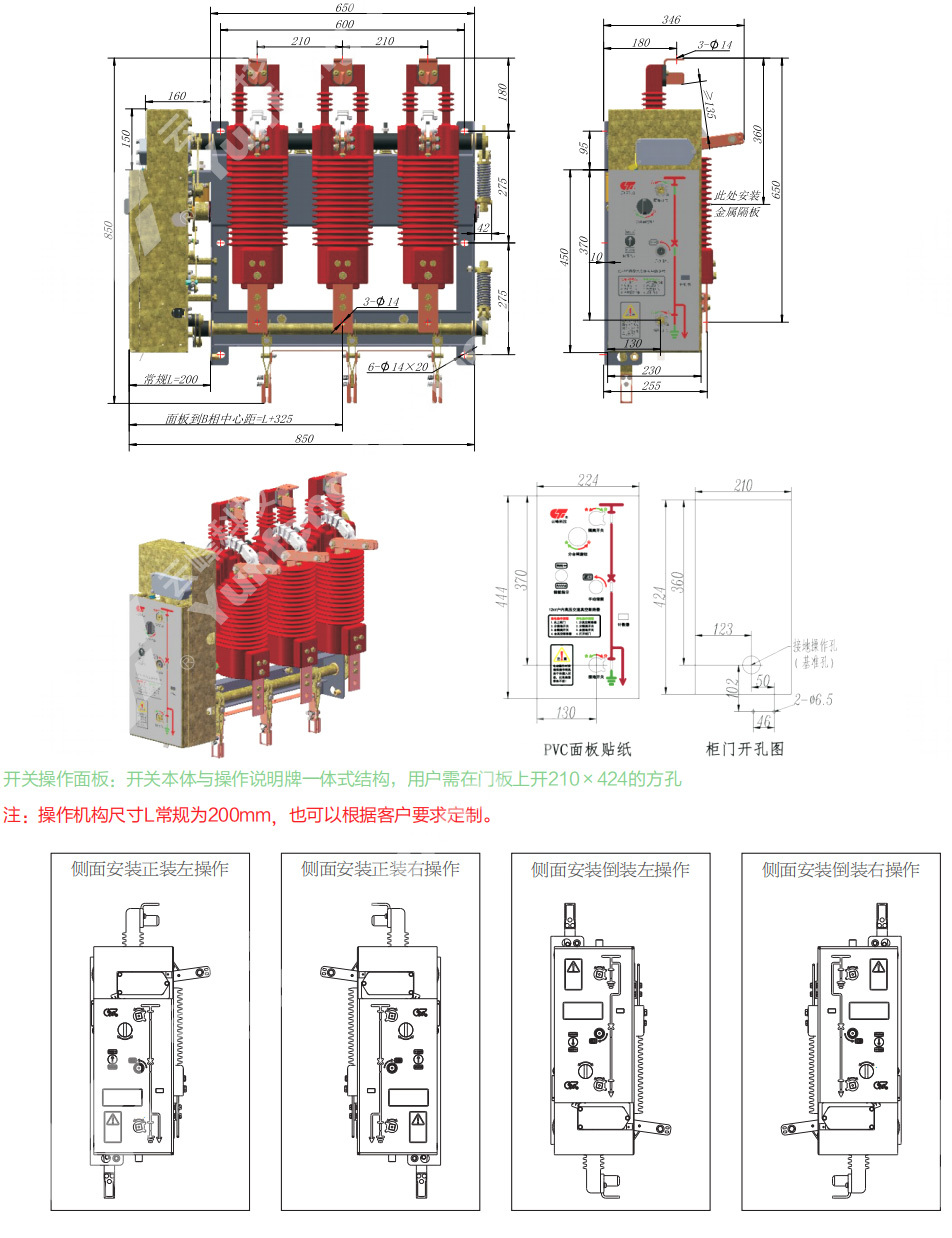

yfgzs2-12d/t630-25 (电动隔离)户内高压交流真空断路器
开关侧面安装正装左操作 （与不带预储能合闸断路器外形尺寸一致）

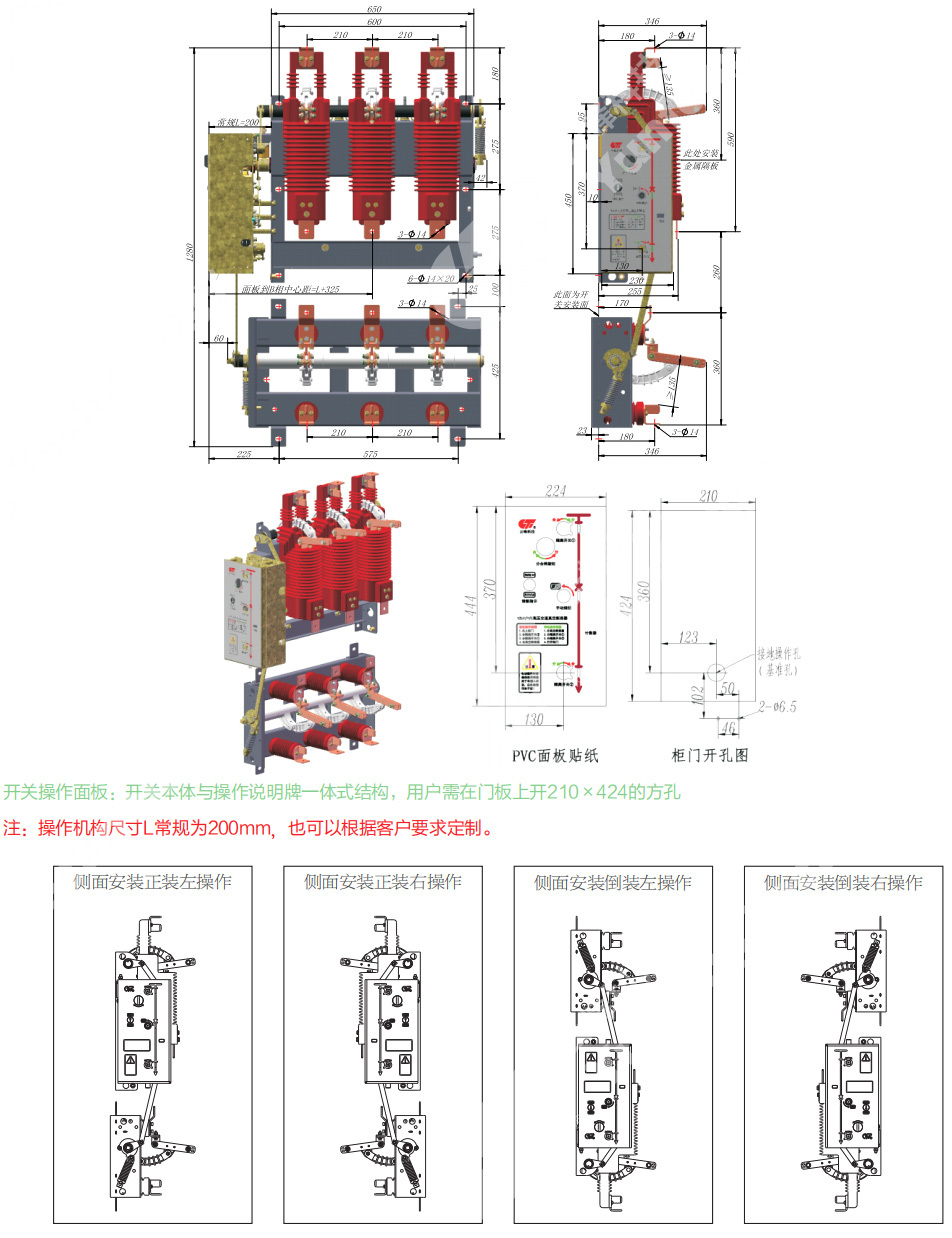

yfgzs2(2g)-12/t630-25 （上下双隔离）户内高压交流真空断路器
开关侧面安装正装左操作 （与不带预储能合闸断路器外形尺寸一致）

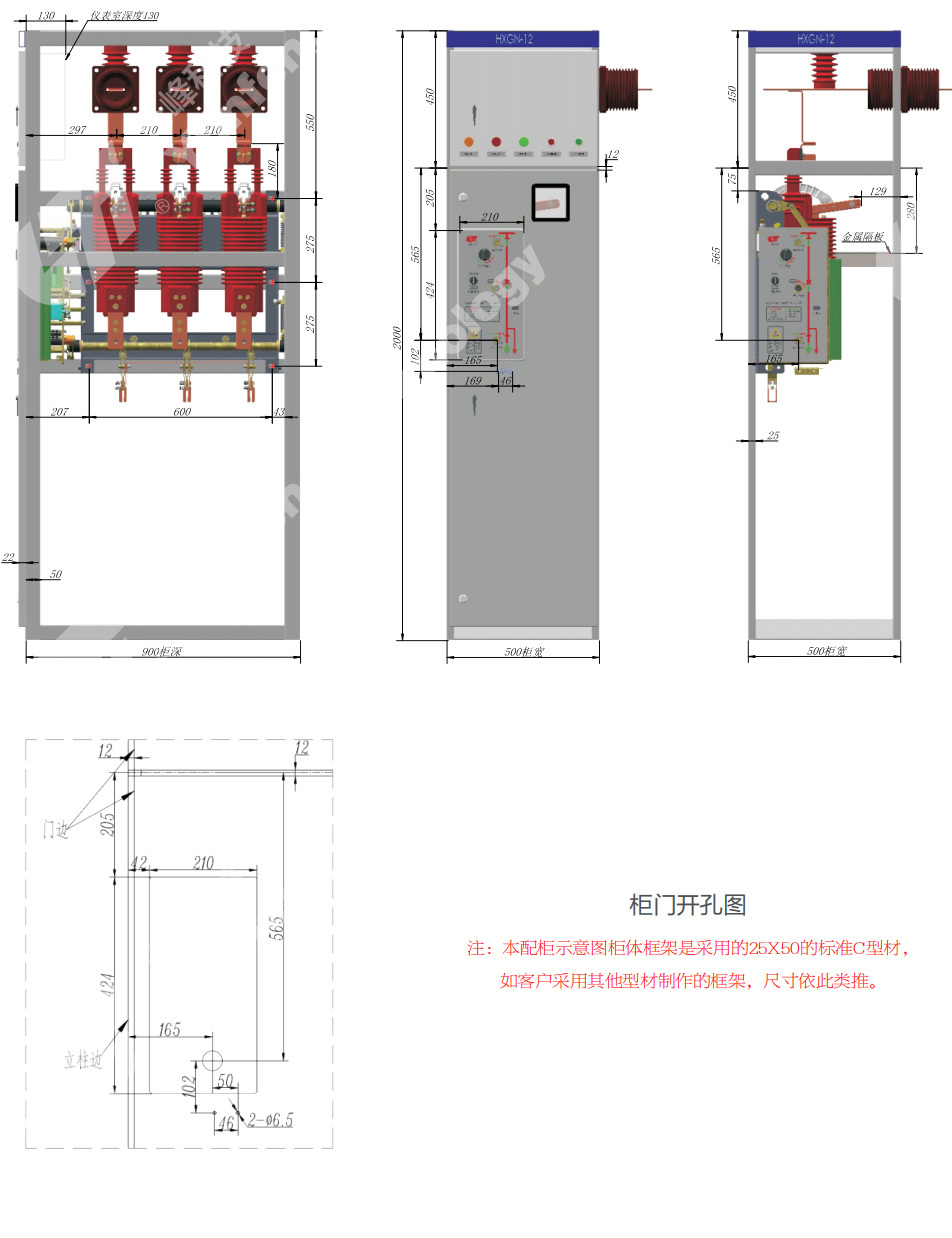

真空断路器配柜示意图
yfgzs2-12d/t630-25
户内高压交流真空断路器 户内交流高压真空断路器
开关侧面安装正装左操作（柜宽500×柜深900×柜高2000）配柜安装图
